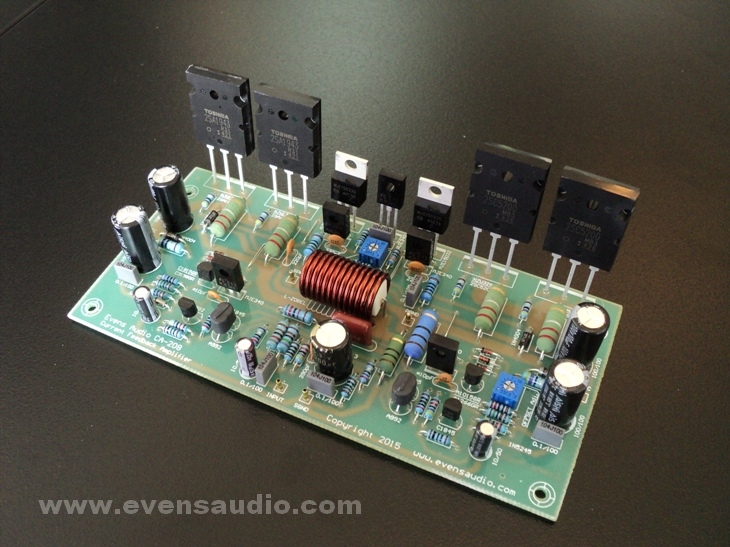

CA-208 เป็นโมดูลเพาเวอร์แอมป์ Class AB กำลังระดับ 150W @ 8 Ohm ด้วยการนำข้อดีของระบบ Current Feedback ที่ถอดแบบมาจากวงจรรุ่น CA-504 เดิมที่เป็นบอร์ดไดร์ว นำมาปรับปรุงให้อยู่ในรูปแบบโมดูลที่มีเอาต์พุตทรานซิสเตอร์จำนวน 2 คู่ เพียงพอต่อการใช้งานสำหรับเพาเวอร์แอมป์ฟังเพลงภายในบ้าน CA-208 ออกแบบให้มีจุดปรับ DC Offset และ Idle ด้วยตัวท่านเอง ค่าแรงดันไฟเลี้ยงที่เหมาะสมคือ +/-40V ถึง +/-60V
คุณสมบัติของ CA-208 (Update:2021)
แรงดันไฟเลี้ยงสูงสุด(Voltage power supply max) .....................+/-90Vdc
แรงดันไฟเลี้ยงใช้งาน (Normal power supply) ...........................+/-60Vdc
กำลังเอาต์พุต (Power Output)..................................................150Wrms @ 8 Ohm (+/-60V)
กำลังเอาต์พุต (Power Output)..................................................275Wrms @ 4 Ohm (+/-60V)

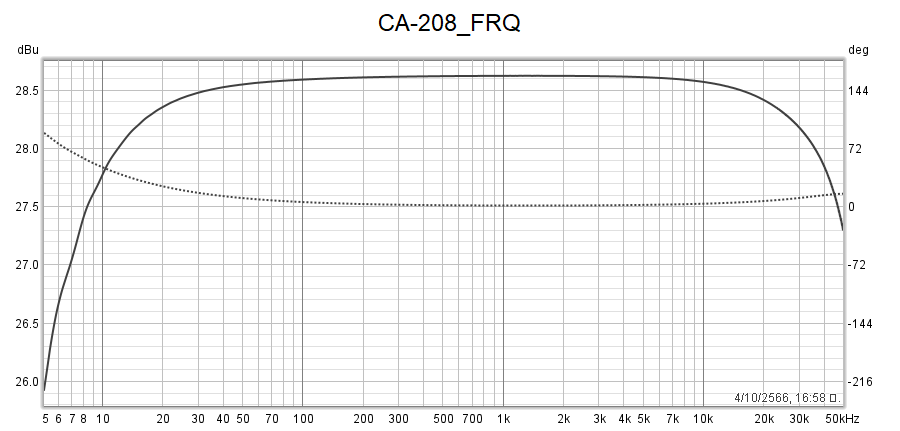

การตอบสนองความถี่(Frequency Response) ............................1.5Hz – 190kHz(-1dB)
อัตราการขยายของวงจร (Amplifier Gain)....................................31.6 dB
อินพุตอิมพีแดนซ์ (Input Impedance).........................................16 kilo-Ohms
การเลื่อนเฟส (Phase Response) 20Hz-20kHz............................<+/-4 Degree

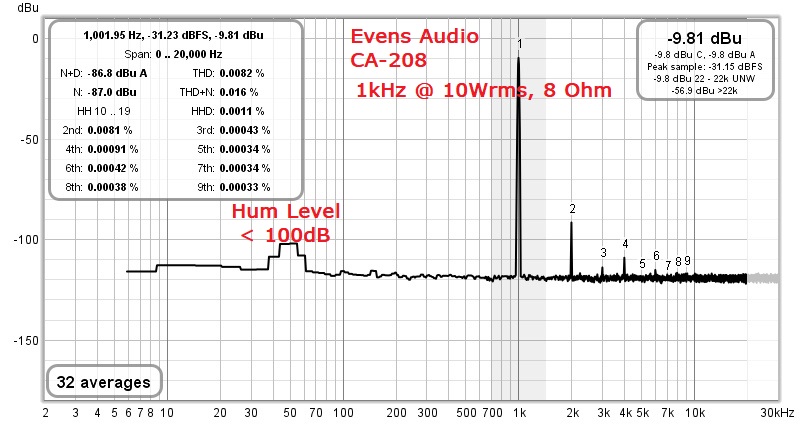

ความเพี้ยน (Distortion) THD @ Input 1kHz 1Vp (RL=8 Ohm).....<0.0025%
เอาต์พุตออฟเซ็ต (Output DC Offset)..........................................<+/-10mV (ปรับด้วย OFFSET Adj.)
ขนาด PCB(Size)................................................................145mmx70mm
*อุปกรณ์ที่แถมไปด้วยใน 1 ชุด
-แผ่นยางรองเอาต์พุตทรานซิสเตอร์ = 4
-สกรู M3*12 = 4
-สกรู M3*10 = 3
-แหวนสปริง = 5
*ก่อนต่อใช้งานควรติดแผ่นระบายความร้อนให้เรียบร้อย*

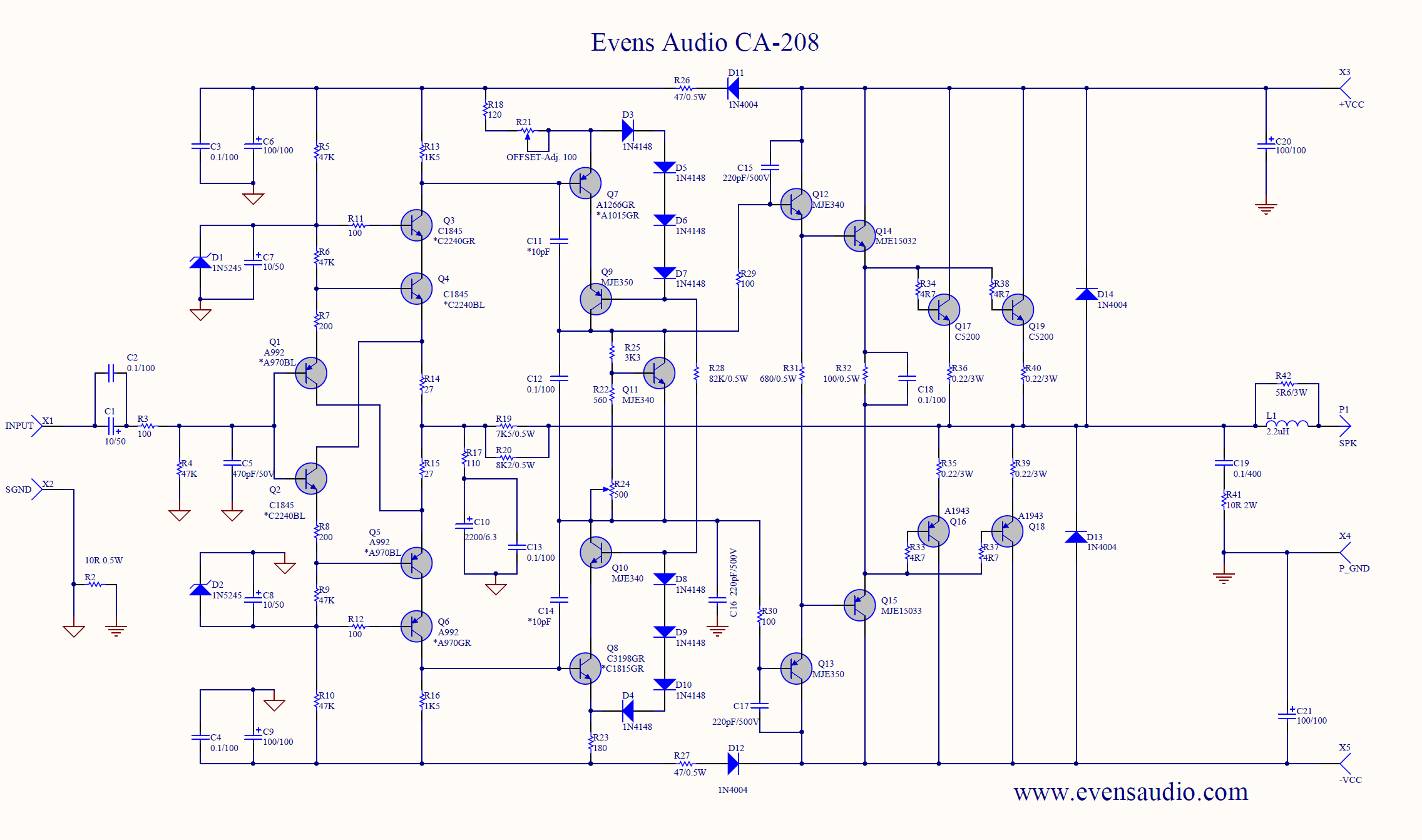

วงจรสมบูรณ์ของ CA-208
ตัวอย่างการเดินสายไฟภายในแท่น
