หลายครั้งที่การประกอบเพาเวอร์แอมป์ต้องติดปัญหากับระบบป้องกันและระบบแสดงผลที่ไม่ได้ดั่งใจ หรืออาจต้องใช้วงจรหลายๆส่วนนำมาประกอบกันเพื่อให้การทำงานเป็นไปตามที่ต้องการ ทำให้เกิดความยุ่งยากและสูญเสียพื้นที่จัดวางโดยไม่จำเป็น ระบบป้องกันและระบบแสดงผลการทำงานของเพาเวอร์แอมป์ทั่วๆไปอาจตอบโจทย์การใช้งานของผู้ประกอบเพาเวอร์แอมป์ไม่ได้ทั้งหมด เพราะหากจะประกอบเพาเวอร์แอมป์ให้ได้ระดับมาตรฐานนั้นจำเป็นจะต้องมีระบบป้องกันลำโพงระบบป้องกันอุณหภูมิเกินระบบควบคุมความเร็วพัดลมและฟังก์ชั่นการแสดงผลการทำงานของเครื่องที่ต้องการทั้งความชัดเจนถูกต้องแม่นยำ เราจึงพัฒนาระบบป้องกันที่รวมวงจรป้องกันลำโพงระบบป้องกันอุณหภูมิเกินระบบควบคุมความเร็วพัดลมและระบบแสดงผลการทำงานของเครื่องมาไว้บน PCB แผ่นเดียวและใช้งานง่าย

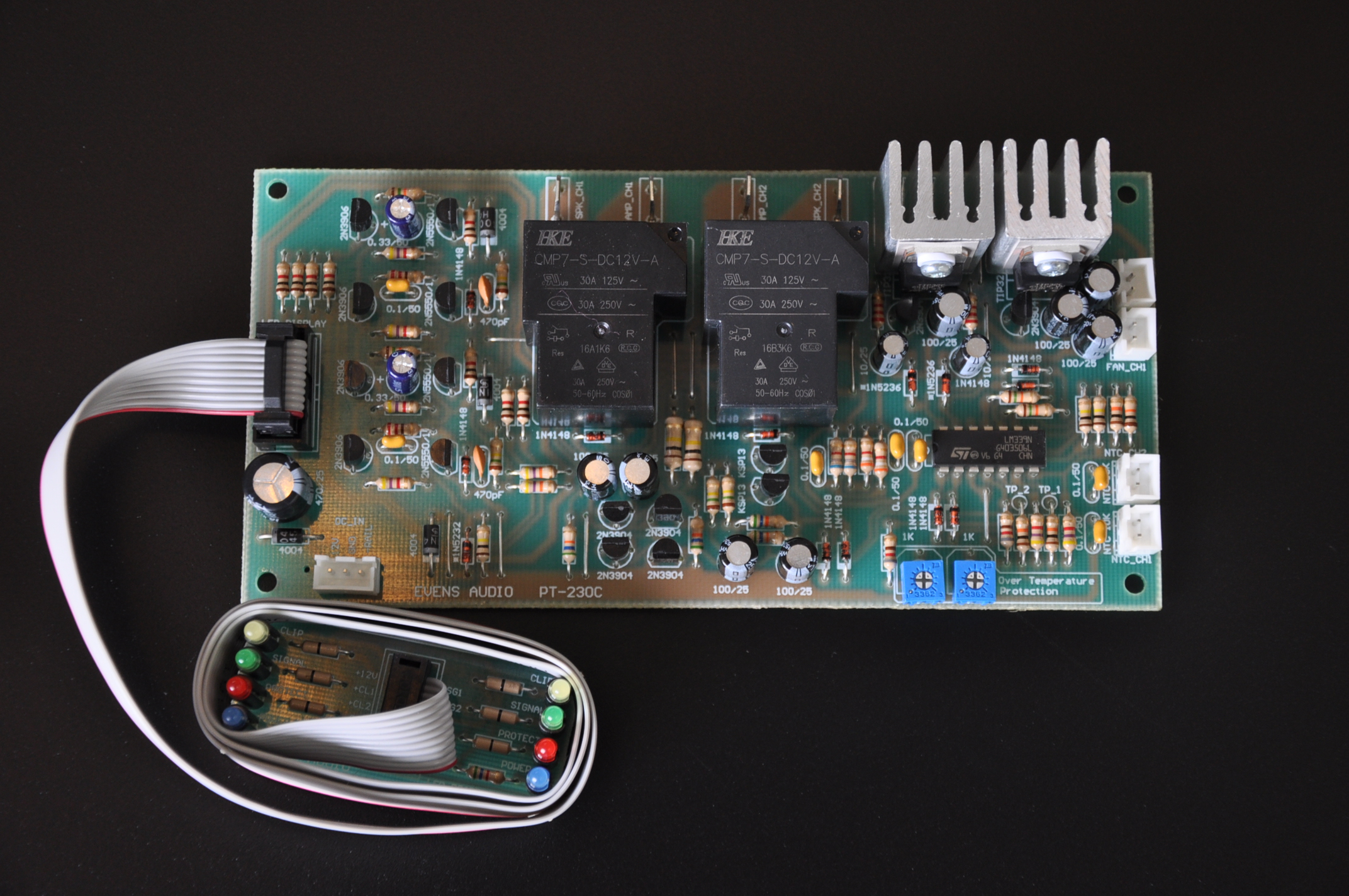

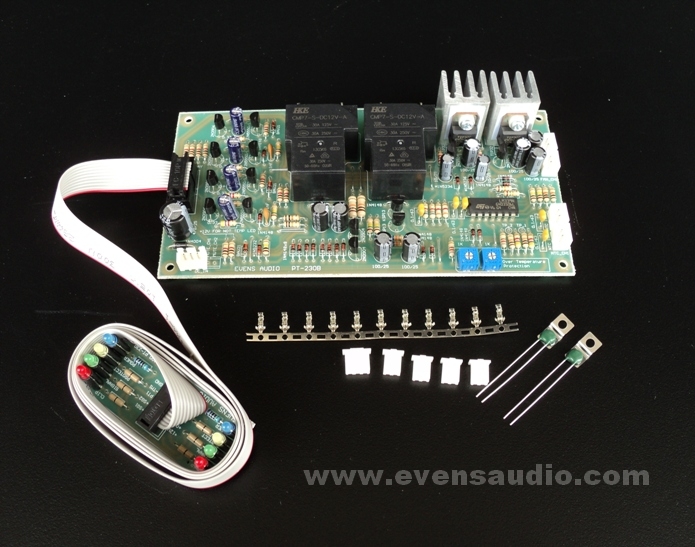

คุณสมบัติของ PT-230C

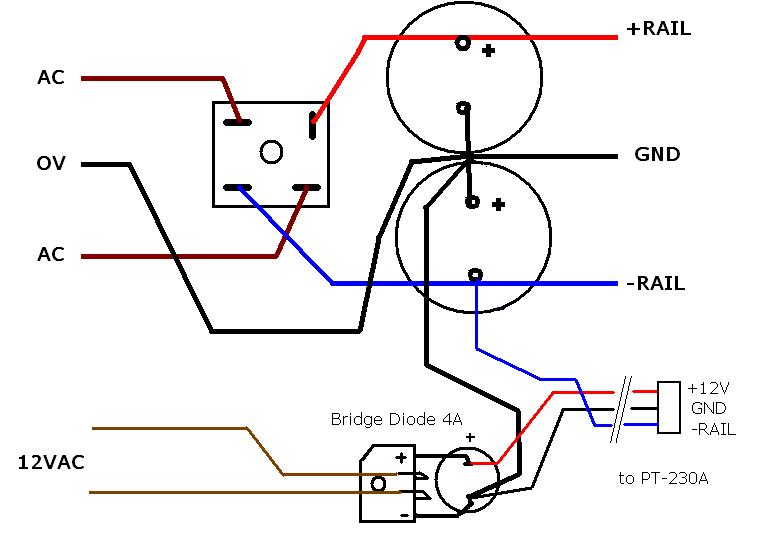

- ใช้ไฟเลี้ยงวงจร 12-14Vdc

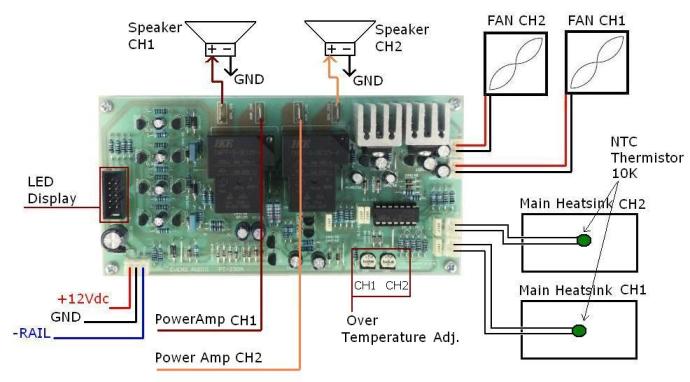

- ระบบป้องกันลำโพงแบบสเตอริโอใช้รีเลย์ขนาด 30A ทำงานแยกอิสระทั้งสองข้าง
- ระบบป้องกันอุณหภูมิเกินจะตัดรีเลย์เมื่ออุณหภูมิ 80-90ºC ทำงานแยกอิสระทั้งสองข้าง
- ระบบควบคุมความเร็วพัดลมควบคุมความเร็วได้ 2 ระดับตามอุณหภูมิแยกอิสระทั้งสองข้าง
- ใช้กับพัดลม 12Vdc สามารถจ่ายกระแสให้พัดลมได้สูงสุด 1.5A ต่อชุด
- ระบบแสดงผลการทำงานของเครื่อง Clip , Signal, Protect และ Over Temperature
- ไฟแสดงผล Clip แสดงผลแม่นยำทุกค่าแรงดันไฟเลี้ยง ไม่ต้องปรับแต่งเหมือนวงจรทั่วไป
รีวิวการใช้งานวงจรป้องกันลำโพง PT-230C
