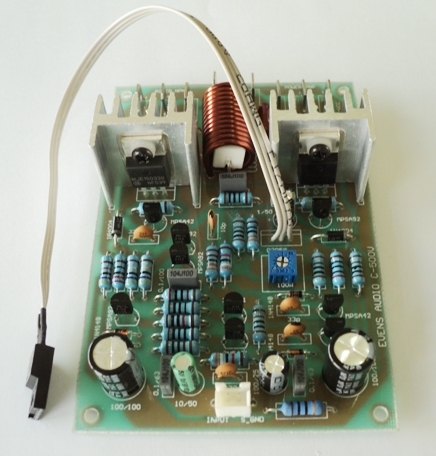

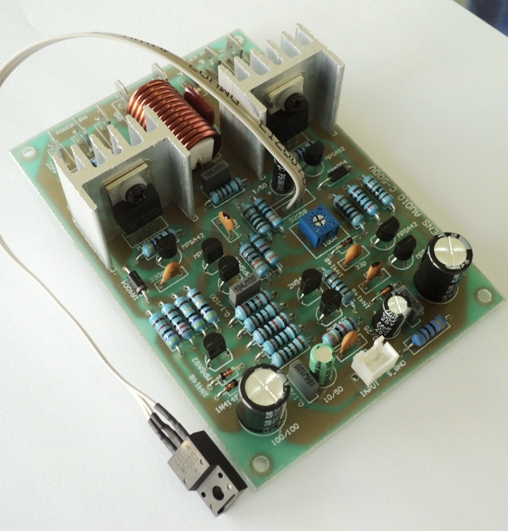

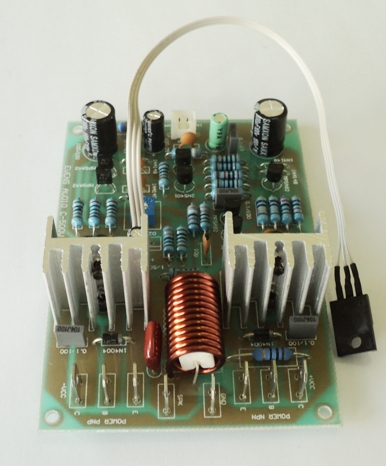

  • หลังจาก C-500 ได้เริ่มมีการผลิตขึ้นมาและได้รับการตอบรับจากผู้มีอุปการะคุณทุกท่านเป็น อย่างดี น้ำเสียงของงจรเพาเวอร์แอมป์รุ่นนี้ยังเป็นที่ติดอกติดใจนักประกอบเครื่อง ขยายเสียงหลายๆท่าน บัดนี้ C-500 ของทาง Evens Audio ได้ผลิตในล็อตที่ 3 แล้ว มีการปรับปรุงวงจรและออกแบบ PCB ให้มีขนาดเล็กลงอีกและการจัดวางอุปกรณ์ที่ดูสวยงามขึ้นด้วย โดยในล็อตที่ 3 นี้มีชื่อรุ่นว่า C-500V ยังคงคุณภาพและราคาไว้เหมือนเดิมทุกประการ

    C-500V ถูกปรับปรุง-พัฒนาวงจรจากเพาเวอร์แอมป์ของ Crown อันโด่งดัง ในซี่รี่ส์ XLS ซึ่งเป็นเพาเวอร์แอมป์รุ่นเล็กของ Crown ซึ่งบุคลิกของเสียงมีจุดเด่นในเรื่องของความชัดเจนของตัวโน้ตและรายละเอียด ของเสียง  C-500V ให้ความสำคัญของระบบกราวนด์โดยออกแบบ PCB ให้มีการแยกกราวนด์อินพุต-เอาต์พุตออกจากกันด้วยตัวต้านทานเพื่อป้องกันปัญหาการออสซิลเลต-กราวด์ลูปและสัญญาณรบกวนที่ไม่พึงประสงค์

    อุปกรณ์ที่ใช้ใน C-500V ถูกคัดสรรค์มาเป็นอย่างดีเช่น เลือกใช้ตัวต้านทานชนิดเมนทัลฟิล์มค่าความผิดพลาด 1% เลือกใช้ตัวเก็บประจุชนิดโพลีเอสเตอร์ ตัวต้านทานปรับกระแสสงบเลือกใช้ของ BOURNS ทรานซิสเตอร์ทุกตัวผ่านการคัดเกรดวัดอัตราขยายเพื่อนำมาจับคู่แมทชกันโดย เฉพาะคู่ดิฟเฟอเรนเชียลแอมป์ซึ่งเราให้ความสำคัญมาก ผลจากการคัดเกรดทรานซิสเตอร์ทำให้เอาต์พุตออฟเซ็ทของ C-500Vต่ำมาก สังเกตง่ายๆเมื่อนำ C-500V ไปใช้โดยไม่ต้องต่อวงจรป้องกันลำโพง การเปิดเครื่องในครั้งแรก Pop Noise (เสียง ตุ๊บ!) ที่ออกลำโพงจะเบามาก
    เอาต์พุตออฟเซ็ตยิ่งต่ำเสียงยิ่งดี!!!

    ภาค ไดรเวอร์กระแสสูง    ภาคไดรเวอร์เราเลือกใช้ทรานซิสเตอร์เบอร์ MJE15032 & MJE15033 ของ ON Semiconductor เป็นทรานซิสเตอร์ไดร์เวอร์กระแสสูงถึง 8A เพื่อการขับเอาต์พุตทรานซิสเตอร์จำนวนมากได้โดยไม่ต้องเพิ่มวงจรซุปเปอร์ได รเวอร์


    คุณสมบัติของ C-500V
    แรงดันไฟเลี้ยงสูงสุด.............................................. +/-95VDC
    แรงดันไฟเลี้ยงใช้งาน..............................................+/-75VDC
    กำลังเอาต์พุตที่ โหลด 8โอห์ม...................................255Wrms
    กำลังเอาต์พุตที่ โหลด 4โอห์ม...................................400Wrms

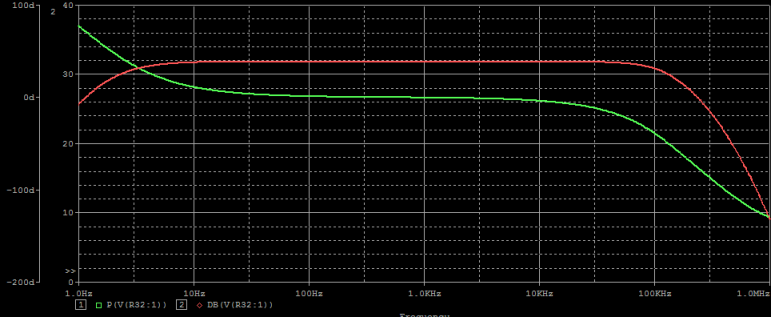

    การตอบสนองความถี่ .............................................3.5Hz ถึง 96KHz (+/-1dB)
  • การเลื่อนเฟสที่ความถี่ 20Hz-20kHz.........................น้อยกว่า +/-8 องศา
  • ความเพี้ยน THD.....................................................น้อยกว่า 0.02%
    ความไวอินพุต.............................................1.25Vrms @ 400Wrms
    อัตราการขยายของวงจร...........................................31.8 dB







1.แนวทางการต่อเอาต์พุตทรานซิสเตอร์ 1-4 คู่





2.แนวทางการต่อ Super Drive








3.แนวทางการเดินสายไฟภายในเครื่อง



สินค้ารายการนี้หมด และทดแทนด้วย C-500 Evolution



-
