ราคาสินค้า 450.00  บาท
( จากราคาเต็ม 550.00 บาท )
ชิ้น
เหลือ 50 ชิ้น

ถ้าพูดถึง C-500 วงจรเพาเวอร์แอมป์จาก Evens Audio หลายท่ายังคงติดอกติดใจในน้ำเสียงที่เป็นเอกลักษณ์  บัดนี้ Evens Audio ได้พัฒนาวงจรของ C-500 ไปอีกขั้น เพื่อลดข้อผิดพลาดของวงจร C-500 รุ่นเดิมให้มีศักยภาพสูงขึ้น โดยการพัฒนาภาค ไดร์เวอร์ใหม่ ให้เป็นแบบ Common Collector ที่ให้เอาต์พุตอิมพีแดนซ์ต่ำทำให้การขับเอาต์พุตจำนวนมากได้ดียิ่งขึ้น พร้อมด้วยการเลือกทรานซิสเตอร์ในภาค Differential Amplifier ใหม่ที่มีคุณสมบัติด้านความถี่ และอัตราการขยายที่ดีขึ้น ทรานซิสเตอร์จุดสำคัญในวงจรเราจะทำการวัดอัตราขยายให้มีความใกล้เคียงกัน ส่งผลให้เอาต์พุตออฟเซ็ตที่ต่ำ

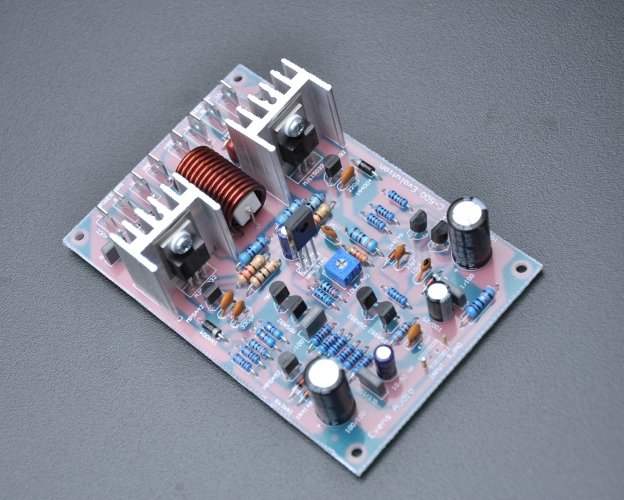

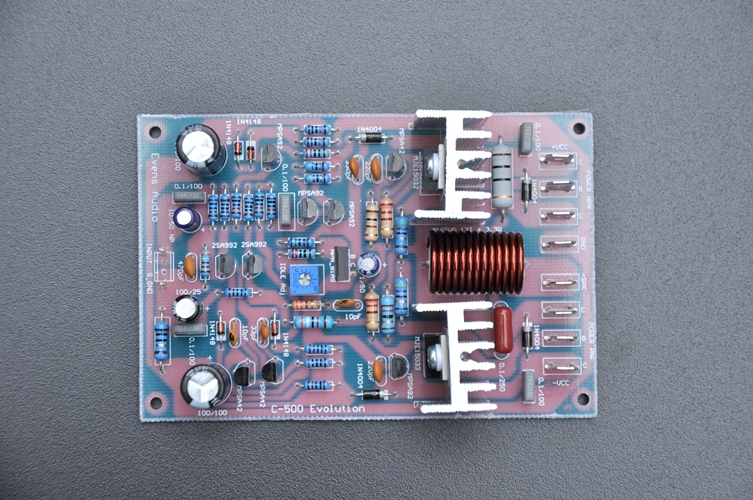

อุปกรณ์ที่ใช้ในบอร์ด C-500 Evolution ถูกคัดสรรค์มาเป็นอย่างดี เช่นตัวต้านทานค่าความผิดพลาดต่ำ ตัวต้านทานปรับกระแสสงบเลือกใช้ของ BROUNS ทรานซิสเตอร์คุณภาพสูงจาก On Semiconductor โดยเฉเพาะภาคไดร์ว เราเลือกใช้ MJE15032 และ MJE15033 ถือเป็นที่สุดของทรานซิสเตอร์ภาคไดร์ว



คุณสมบัติของ C-500 Evolution
แรงดันไฟเลี้ยงสูงสุด.............................................. +/-95VDC
แรงดันไฟเลี้ยงใช้งาน..............................................+/-75VDC
กำลังเอาต์พุตที่ โหลด 8โอห์ม...................................255Wrms
กำลังเอาต์พุตที่ โหลด 4โอห์ม...................................400Wrms
การตอบสนองความถี่ .............................................3.5Hz ถึง 96KHz (+/-1dB)
การเลื่อนเฟสที่ความถี่ 20Hz-20kHz.........................น้อยกว่า +/-8 องศา
ความเพี้ยน THD.....................................................น้อยกว่า 0.02%
ความไวอินพุต.............................................1.16Vrms @ 255Wrms 8 Ohms
อัตราการขยายของวงจร...........................................31.8 dB



  1.แนวทางการต่อขนานเอาต์พุตทรานซิสเตอร์ 1-8 คู่

  2.แนวทางการต่อแบบ Super Drive สำหรับขนานเอาต์พุต 8 คู่ขึ้นไป





3.แนวทางการเดินสายไฟ

-
