ถ้าพูดถึงวงจรขยายเสียงรุ่น  RX-100 จาก Evens Audio นัก DIY หลายท่านต่างคุ้นเคยเป็นอย่างดี ด้วยวงจรที่ออกแบบมาโดยใช้ออป-แอมป์ เป็นภาคหน้า ภาคขยายที่ 2 ใช้วงจรแบบ Cascode ทำให้การขยายสัญญาณมีความเป็นเชิงเส้นสูงความเพี้ยนต่ำ ภาคเอาต์พุตแบบ Common Emitter สามารถขยายแรงดันออกทาง Output ได้สูง ทำให้สัญญาณเอาต์พุตสวิงได้สูงสุด

หลายคนอาจสับสนว่านี่คือวงจรขยายแบบคลาสสิคที่โด่งดังอย่าง 741 แต่ RX-100 ที่ Evens Audio ออกแบบขึ้นมานั้นให้คุณสมบัติและน้ำเสียงต่างจากวงจรขยาย 741 แบบเดิมโดยสิ้นเชิงเมื่อท่านได้ฟังเสียง

RX-100 SMD เป็นโมดูลขยายเสียง  OCL  Class AB ที่เรานำมาปรับปรุงออกแบบ PCB ใหม่โดยย่อขนาดให้เล็กเพียง 70mm*45mm เท่านั้น ออกแบบภาคอินพุตใหม่เป็นแบบ Balance Input เพื่อคุณภาพสัญญาณที่ดี และ รองรับการ Bridge Mono ได้โดยการไวร์สายอินพุตไม่ต้องใช้วงจรบริดจ์อะแดปเตอร์โมดูล

ด้วยขนาดที่เล็กกระทัดรัด ทำให้ RX-100 SMD สามารถนำไปอยู่ในโปรเจคงานเครื่องเสียงของท่านได้เกือบทุกรูปแบบไม่ว่าจะติดตั้งในตู้แอมป์กีตาร์ ลำโพงแอกทีพ งานซ่อม อัปเกรดเครื่องขยายเสียง ฯลฯ ขอให้มีพื้นที่ฮีตซิ้งค์ระบายความร้อนเพิ่มเติมให้กับเอาต์พุตทรานซิสเตอร์อย่างเพียงพอ RX-100 ก็พร้อมแสดงศักยภาพได้อย่างเต็มที่

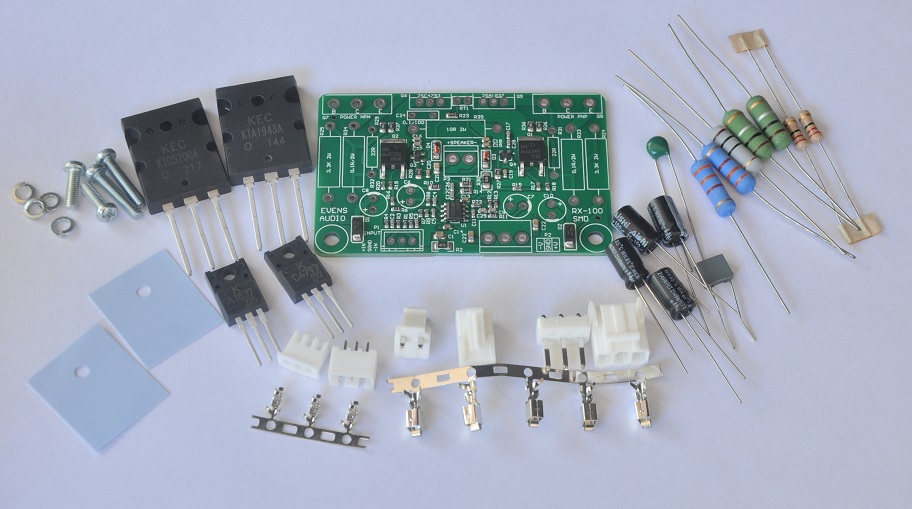

คุณสมบัติของ RX-100 SMD Kit
กำลังเอาต์พุต100Wrms at 8Ω(+/-50VDC)
กำลังเอาต์พุต150Wrms at 4Ω(+/-40VDC)
กำลังเอาต์พุต150Wrms at 2Ω(+/-30VDC)
แรงดันไฟเลี้ยงใช้งาน+/-30 ถึง +/-90Vdc( Normal +/-50Vdc)
การตอบสนองความถี่ 20Hz-20kHz (+/-1dB)
อินพุตอิมพีแดนซ์ 20kΩ บาลานซ์ , 10kΩ อันบาลานซ์
ความไวอินพุต 0.7Vrms @ 100Wrms
อัตราขยาย 32dB (40 เท่า)
ขนาด PCB 70mm x 45mm

 *ก่อนต่อใช้งานควรติดแผ่นระบายความร้อนให้เรียบร้อย*

รายการอะไหล่
1. KTC5200  จำนวน 1 ตัว
2. KTC1943  จำนวน 1 ตัว
3. C4793      จำนวน 1 ตัว
4. A1837      จำนวน 1 ตัว
5. NTC 100R  จำนวน 1 ตัว
6. 2W 0.1E    จำนวน 2 ตัว
7. 2W 3K3    จำนวน 2 ตัว
8. 2W 10E    จำนวน 1 ตัว
9. 1/2W 22E    จำนวน 2 ตัว
10. C 0.1uF/100V    จำนวน 1 ตัว
11. C 100uF/25V    จำนวน 4 ตัว
12. 3P PCB Terminal 3.96mm Wafer  จำนวน 1 ตัว
13. 3P PCB Terminal 3.96mm Housing  จำนวน 1 ตัว
14. 2P PCB Terminal 3.96mm Wafer  จำนวน 1 ตัว
15. 2P PCB Terminal 3.96mm Housing  จำนวน 1 ตัว
16. 3P PCB Terminal 2.5mm Wafer  จำนวน 1 ตัว
17. 3P PCB Terminal 2.5mm Housing  จำนวน 1 ตัว
18. 3.96mm Crimp  จำนวน 5 ตัว
19. 2.5mm Crimp จำนวน 3 ตัว
20. Screw M3*15 จำนวน 2 ตัว
21. Screw M3*10 จำนวน 2 ตัว
22. Ring M3 จำนวน 4 ตัว
23. SILICONE RUBBER TO3P จำนวน 2 ตัว
24. PCB RX-100smd ลงอุปกรณ์ SMD มาแล้ว  จำนวน 1 แผ่น

ขอสวนสิทธิ์ขายเป็นชุดไม่แยกอะไหล่บางรายการในชุดคิทออก

Schematic

Mechanical Darwing
