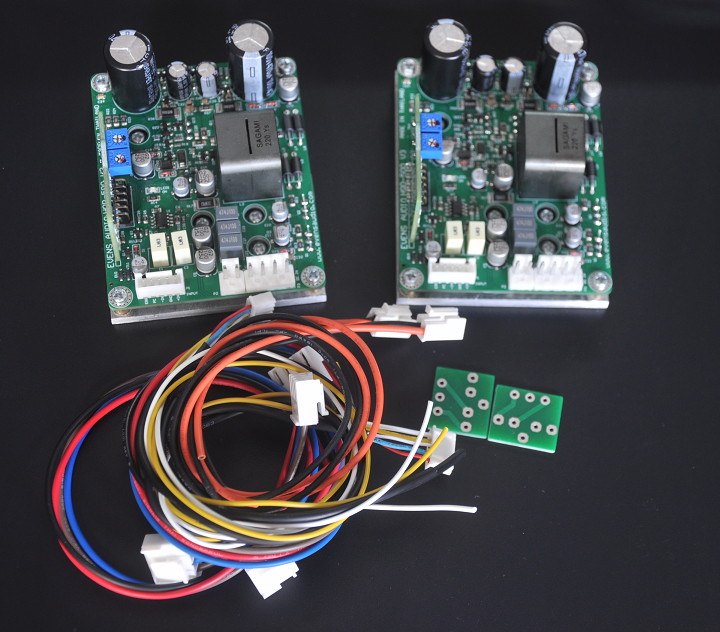

โมดูลเพาเวอร์แอมป์คลาสดีรุ่น HQD-500 V3 Stereo แพ็กคู่ เป็นเพาเวอร์แอมป์คลาสดีพรีเมี่ยม คุณภาพสูงด้วยแนวคิดการออกแบบของ UcD  ที่ให้น้ำเสียงเป็นธรรมชาติ ตอบสนองความถี่ได้ตลอดย่านความถี่เสียง 20Hz-20kHz ด้วยเทคนิคการป้อนกลับแบบ Global Feedback ทำให้เพาเวอร์แอมป์มีความเพี้ยนต่ำ เอาต์พุตอิมพีแดนซ์ต่ำรองรับการขับโหลดลำโพงที่มีความซับซ้อนได้เป็นอย่างดี เรื่องของคุณภาพเสียงรับรองว่าไม่แพ้เพาเวอร์แอมป์คลาสเอบีชั้นเยียม ด้วยขนาดเล็กเพียง 70*90mm จึงเหมาะอย่างยิ่งสำหรับนำไปประยุกต์ใช้งานกับ ลำโพงแอกทีฟ ตู้แอมป์กีตาร์ เพาเวอร์แอมป์สำหรับฟังในบ้าน-โฮมเธียร์เตอร์มัลติแชนแนล และอื่นๆ

คุณสมบัติของ HQD-500 V3
-ไฟเลี้ยงวงจรใช้งานปกติ +/-75Vdc
-แรงดันไฟเลี้ยงใช้งาน +/-60Vdc ถึง +/-90Vdc
-.ใช้ไฟเกทไดร์วไบอัส 16Vdc ถึง 24Vdc กระแส 0.1A
-380W ที่ 8 โอห์ม(+/-90Vdc)
-500W ที่ 4 โอห์ม(+/-80Vdc)
-350W  ที่ 2 โอห์ม (+/-60Vdc)
-ตอบสนองความถี่ 20Hz-20kHz (Full Range)
-อัตราขยาย 58 เท่า (34dB)
-ความไวอินพุต 0.775Vrms (0dBu) 500Wrms at 4Ω
-อินพุตอิมพีแดนซ์ 20kΩ บาลานซ์ , 10kΩ อันบาลานซ์
-มีระบบ Mute เปิด/ปิด ไร้เสียงรบกวน เชื่อมต่อกับเพาเวอร์ซัพพลาย PSX-1200d(PC สายไฟสีเหลือง)
-มีระบบ Over Load , DC Fail เชื่อมต่อกับเพาเวอร์ซัพพลาย PSX-1200d  (ERR สายไฟสีขาว)
-ขนาด กว้าง x ยาว x สูง  70 x 90 x 42mm
-น้ำหนัก 150 กรัม

*ข้อควรระวัง: หากใช้งานกำลังสูงนอกเหนือจากระบบเสียงภายในบ้าน หรือในที่อุณหภูมิสูงกว่า 27 องศา ควรติดแผ่นระบายความร้อน หรือมีพัดลมระบายความร้อนเพิ่มเติม

Mechanical Darwing

Sample Wiring Diagram
