ราคาสินค้า 390.00  บาท
( จากราคาเต็ม 450.00 บาท )

   ถ้าพูดถึงวงจรขยายเสียงรุ่น  RX-100 จาก Evens Audio นัก DIY หลายท่านต่างคุ้นเคยเป็นอย่างดี ด้วยวงจรที่ออกแบบมาโดยใช้ออป-แอมป์ เป็นภาคหน้า ภาคขยายที่ 2 ใช้วงจรแบบ Cascode ทำให้การขยายสัญญาณมีความเป็นเชิงเส้นสูงความเพี้ยนต่ำ ภาคเอาต์พุตแบบ Common Emitter สามารถขยายแรงดันออกทาง Output ได้สูง ทำให้สัญญาณเอาต์พุตสวิงได้สูงสุด

หลายคนอาจสับสนว่านี่คือวงจรขยายแบบคลาสสิคที่โด่งดังอย่าง 741 แต่ RX-100 ที่ Evens Audio ออกแบบขึ้นมานั้นให้คุณสมบัติและน้ำเสียงต่างจากวงจรขยาย 741 แบบเดิมโดยสิ้นเชิงเมื่อท่านได้ฟังเสียง

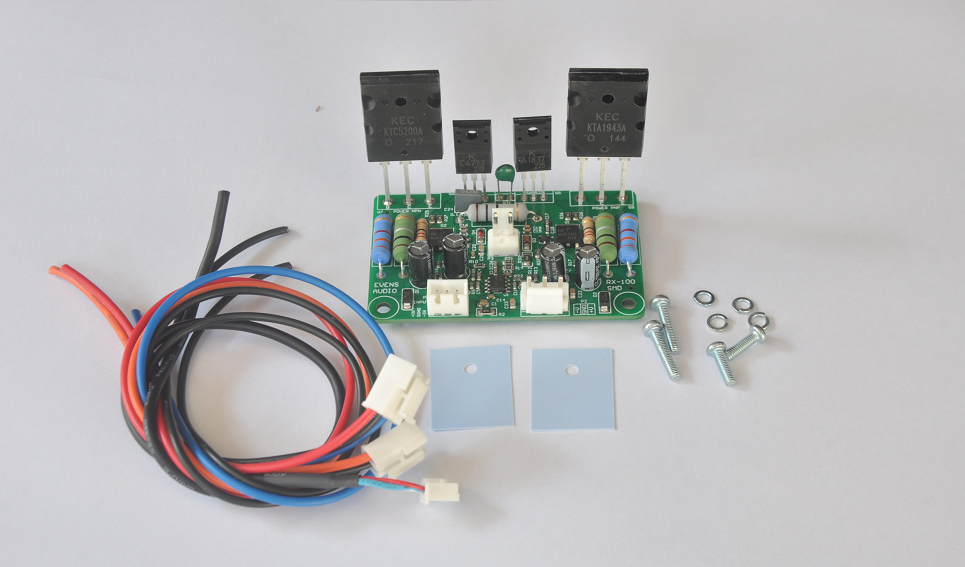

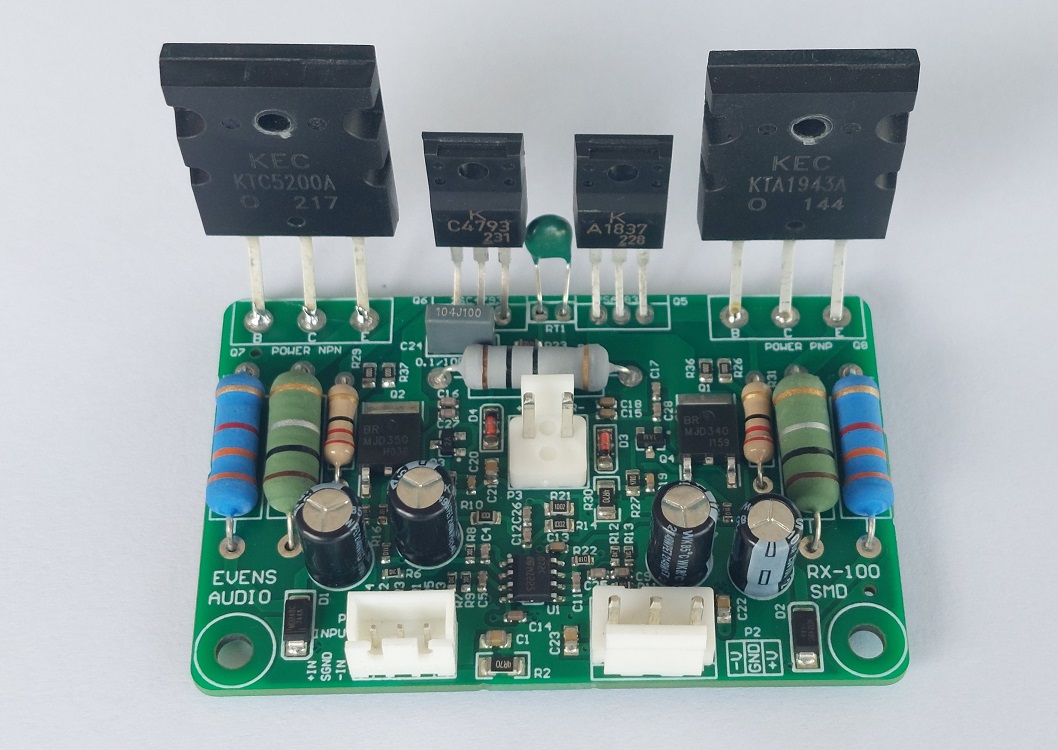

RX-100 SMD เป็นโมดูลขยายเสียง  OCL  Class AB ที่เรานำมาปรับปรุงออกแบบ PCB ใหม่โดยย่อขนาดให้เล็กเพียง 70mm*45mm เท่านั้น ออกแบบภาคอินพุตใหม่เป็นแบบ Balance Input เพื่อคุณภาพสัญญาณที่ดี และ รองรับการ Bridge Mono ได้โดยการไวร์สายอินพุตไม่ต้องใช้วงจรบริดจ์อะแดปเตอร์โมดูล

ด้วยขนาดที่เล็กกระทัดรัด ทำให้ RX-100 SMD สามารถนำไปอยู่ในโปรเจคงานเครื่องเสียงของท่านได้เกือบทุกรูปแบบไม่ว่าจะติดตั้งในตู้แอมป์กีตาร์ ลำโพงแอกทีพ งานซ่อม อัปเกรดเครื่องขยายเสียง ฯลฯ ขอให้มีพื้นที่ฮีตซิ้งค์ระบายความร้อนเพิ่มเติมให้กับเอาต์พุตทรานซิสเตอร์อย่างเพียงพอ RX-100 ก็พร้อมแสดงศักยภาพได้อย่างเต็มที่





คุณสมบัติของ RX-100 SMD
กำลังเอาต์พุต 100Wrms at 8Ω(+/-50VDC)
กำลังเอาต์พุต150Wrms at 4Ω(+/-40VDC)
กำลังเอาต์พุต150Wrms at 2Ω(+/-30VDC)
แรงดันไฟเลี้ยงใช้งาน+/-30Vdc ถึง +/-90Vdc ( Normal +/-50Vdc)
การตอบสนองความถี่ 20Hz-20kHz (+/-1dB)
อินพุตอิมพีแดนซ์ 20kΩ บาลานซ์ , 10kΩ อันบาลานซ์
ความไวอินพุต 0.7Vrms @ 100Wrms
อัตราขยาย 32dB (40 เท่า)
ขนาด PCB 70mm x 45mm

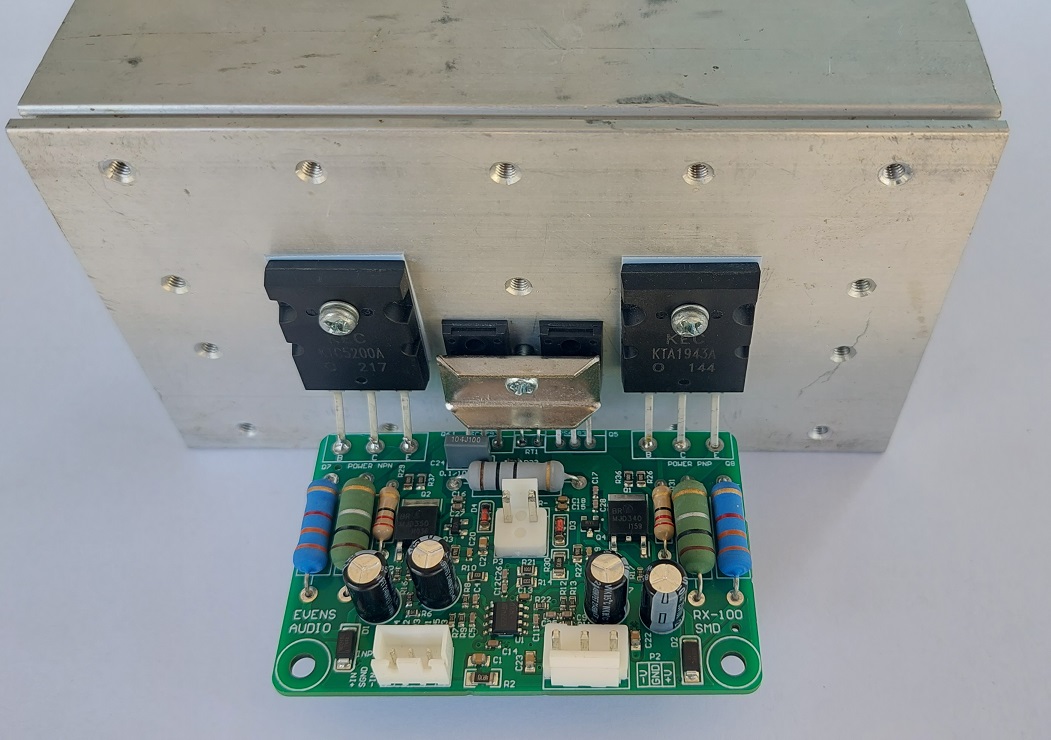

 *ก่อนต่อใช้งานควรติดแผ่นระบายความร้อนให้เรียบร้อย*



Schematic



Mechanical Darwing

-
