ราคาสินค้า 2,590.00  บาท
( จากราคาเต็ม 3,250.00 บาท )
ชิ้น
เหลือ 18 ชิ้น

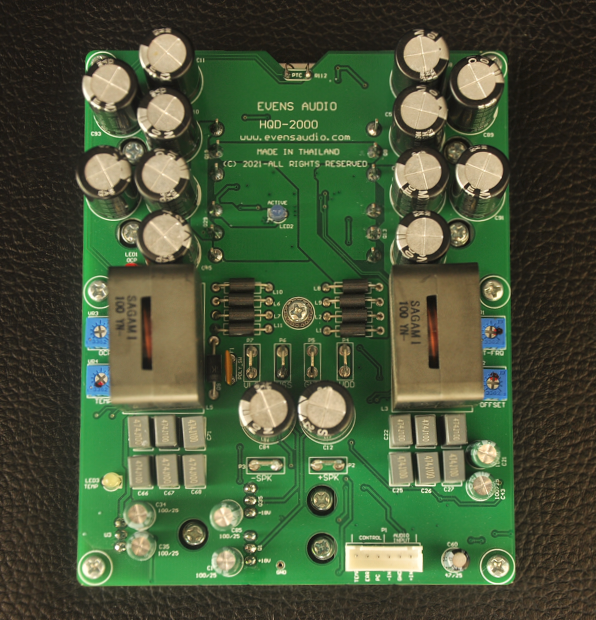

HQD-2000 เพาเวอร์แอมป์ที่ ป้อนกลับแบบ Global Feedback ซึ่งเป็นเพาเวอร์แอมป์ Class D ที่ให้น้ำเสียงเป็นธรรมชาติมาก เป็นที่ยอมรับของเหล่านัก DIY และ Audiophile มาโดยตลอด Evens Audio นำเทคนิค Global Feedback มาออกแบบวงจรเพื่อให้ได้กำลังเอาต์พุตสูงๆ โดยที่เพาเวอร์แอมป์ไม่ต้องใช้ไฟเลี้ยงวงจรสูงเกิน  +/-100Vdc โดยใช้เทคนิคจัดเอาต์พุตแบบ Full-Bridge นั้นให้ประสิทธิภาพสูงมีกำลังสูญเสียในรูปแบบความร้อนต่ำ HQD-2000 ถูกออกแบบให้มีวงจร Mute หรือ PC (Power Control ) สำหรับเชื่อมกับสวิตชิ่งเพาเวอร์ซัพพลาย PSX-Series ทำให้การเปิด-ปิดเครื่องได้อย่างนิ่มนวลไร้เสียงรบกวน มีระบบป้องกัน Over Load ป้องกันการต่อลำโพงมากเกินไปหรือมีการลัดวงจร มีระบบป้องกันอุณหภูมิสูงเกิน

ส่วนในเรื่องของคุณภาพเสียงเราออกแบบให้ใช้งานได้ตลอดย่านความถี่เสียง 20Hz-20KHz ดังนั้น HQD-2000 เป็นเพาเวอร์แอมป์ Class D Full Range ที่เหมาะประยุกต์ใช้ในลำโพงแอคทีฟเครื่องขยายเสียงทั้งในบ้านและ PA เรากล้าท้าพิสูจน์ถึงคุณภาพเสียง HQD-2000 ที่ทำได้ดีไม่แพ้เพาเวอร์แอมป์ Class AB เลยทีเดียว



  • คุณสมบัติของ HQD-2000
    • -แรงดันไฟเลี้ยง    +/-50Vdc to +/-100Vdc
      -กำลังเอาต์พุต 1500W @  8 Ohm (+/-100Vdc)
      -กำลังเอาต์พุต 2000W  @ 4 Ohm (+/-100Vdc)
      -กำลังเอาต์พุต 2400W  @ 2 Ohm (+/-100Vdc) (Current Limit @ 50A)
      -ตอบสนองความถี่ 20Hz-20kHz (@ 0/-0.2dB)
      -Power Bandwidht 7Hz-45kHz (@-3dB)
      -อัตราขยาย 37dB (80 เท่า)
      -Input Sensitivity +4dBu (2000W @  4 Ohm)
      -THD+N < 0.006% @ 20Hz-20kHz 1Wrms,8R)
      -THD+N < 0.05% @1kHz (1/2P.max,8R)
      -Dynamic Range > 118dB
      -Noise Floor < 90uV (A-Weighting)
      -ความถี่ทำงาน ( Idel Frequency) 430kHz
      -กำลังสูญเสีย ( Idel Losses) <30W
      -ประสิทธิภาพ (Power Max) >92%
      -อินพุตอิมพีแดนซ์  10k Unbalance และ 20k Balance
      -Over Load Protection  ส่งสัญญาณผ่านสาย ERR  เพื่อหยุดการทำงานสวิตชิ่งเพาเวอร์ซัพพลาย
      -Over Temparature Protection  Mute เสียงเมื่ออุณหภูมิสูงเกิน 80 องศา และกลับมาทำงานปกติเมื่ออุณหภูมิลดเหลือ 65 องศา
      -DC Fail Protection ส่งสัญญาณผ่านสาย ERR  เพื่อหยุดการทำงานสวิตชิ่งเพาเวอร์ซัพพลาย
      -Muting Control สำหรับต่อกับ PC สวิตชิ่งตระกูล PSX
      -ต้องการไฟไบอัส Low Side Bias 18-24Vdc 0.3A

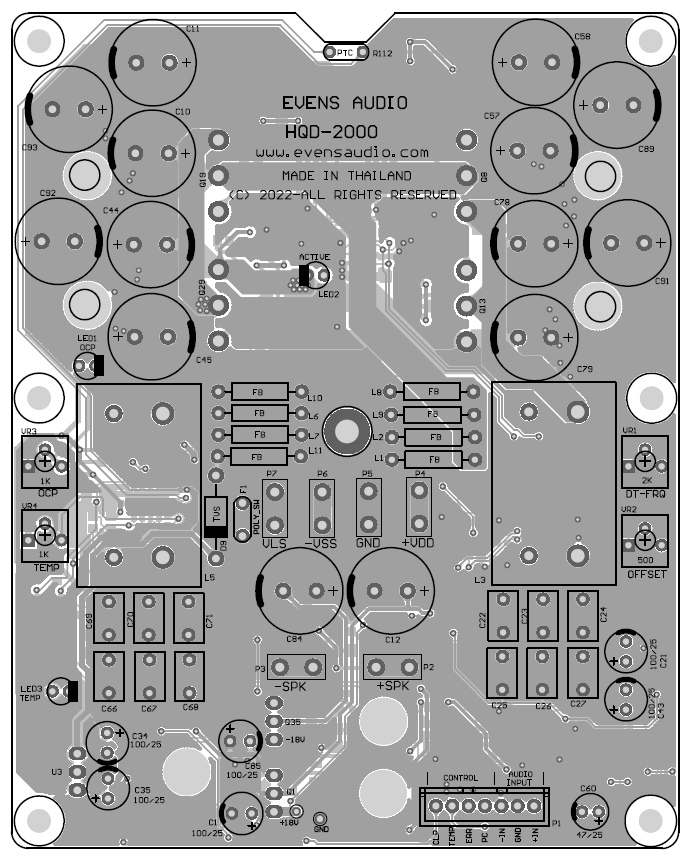

      -ขนาด PCB  W*L*H 102mm x127mm x 50mm
      -น้ำหนัก 500 กรัม

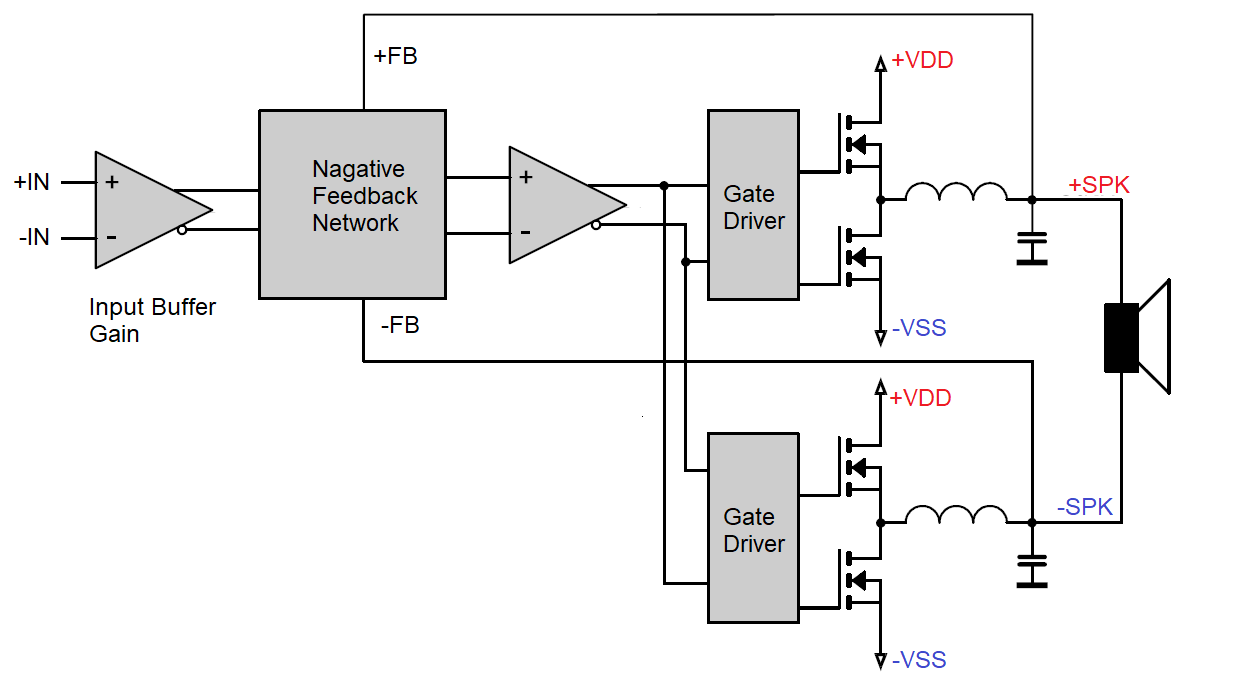

   Circuit Diagram

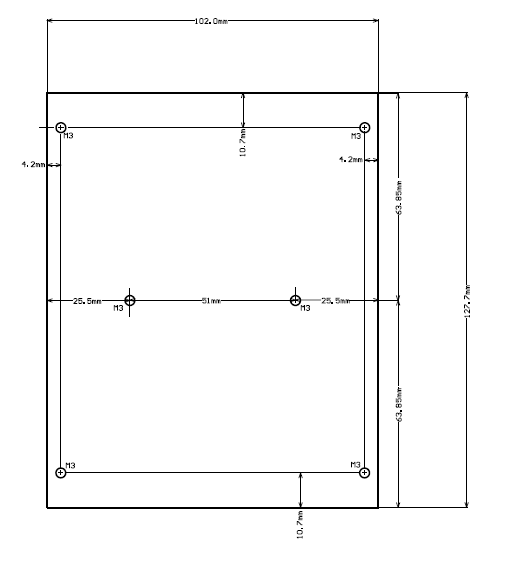

   Mechanical Darwing
