ราคาสินค้า 950.00  บาท
ชิ้น

 เป็นที่ทราบกันดีว่าวงจรเพาเวอร์แอมป์ระบบ OCL เป็นที่นิยมที่สุดในปัจจุบัน และวงจรเพาเวอร์แอมป์ที่เราพบเห็นได้ทั่วไปนั้น ใช้วิธีการป้อนกลับด้วยแรงดัน (Voltage Feedback) โดยใช้วงจร Differential Amplifier ในการป้อนกลับทางลบ เพื่อแก้ไขความผิดเพี้ยน กำหนดอัตราขยาย และเสถียรภาพการทำงานของวงจร  แต่ยังมีวิธีการที่ดีกว่าการป้อนกลับด้วยแรงดัน เพื่อให้ขีดความสามารถของวงจรขยายเสียงสูงขึ้นไปอีก ด้วยการออกแบบ วงจรขยายแบบป้อนกลับด้วยกระแส หรือ Current Feedback Amplifier นั้นให้ผลลัพธ์ที่ยอดเยี่ยมกว่า ทำให้วงจรขยายมีสมรรถนะในด้านต่างๆสูงขึ้น ทั้งผลการตอบสนองความถี่ การตอบสนองทางเวลา และให้ค่าความเพี้ยนที่ต่ำ เทคนิคนี้ไม่ใช่เรื่องใหม่ แต่ Current Feedback นิยมออกแบบใช้งานในวงการผลิตไอซีสมรรถนะสูงหลายเบอร์ และเพาเวอร์แอมป์ระดับ Hi-End ชั้นนำของโลกมานานแล้ว Evens Audio มองเห็นจุดเด่น ของเพาเวอร์แอมป์ระบบ Current Feedback จึงได้พัฒนา-ทดลองออกแบบวงจร และปรับปรุง จนออกมาเป็นวงจรเพาเวอร์แอมป์รุ่น CA-504 PRO เพื่อตอบสนองรูปแบบการใช้งานในบ้านเรา

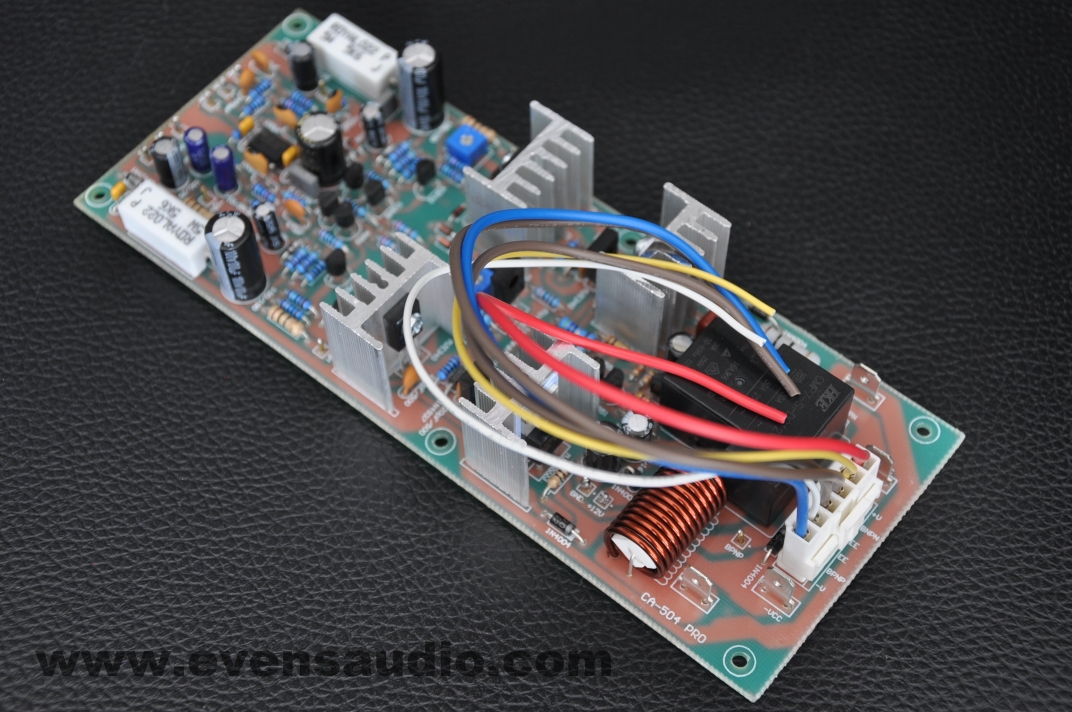

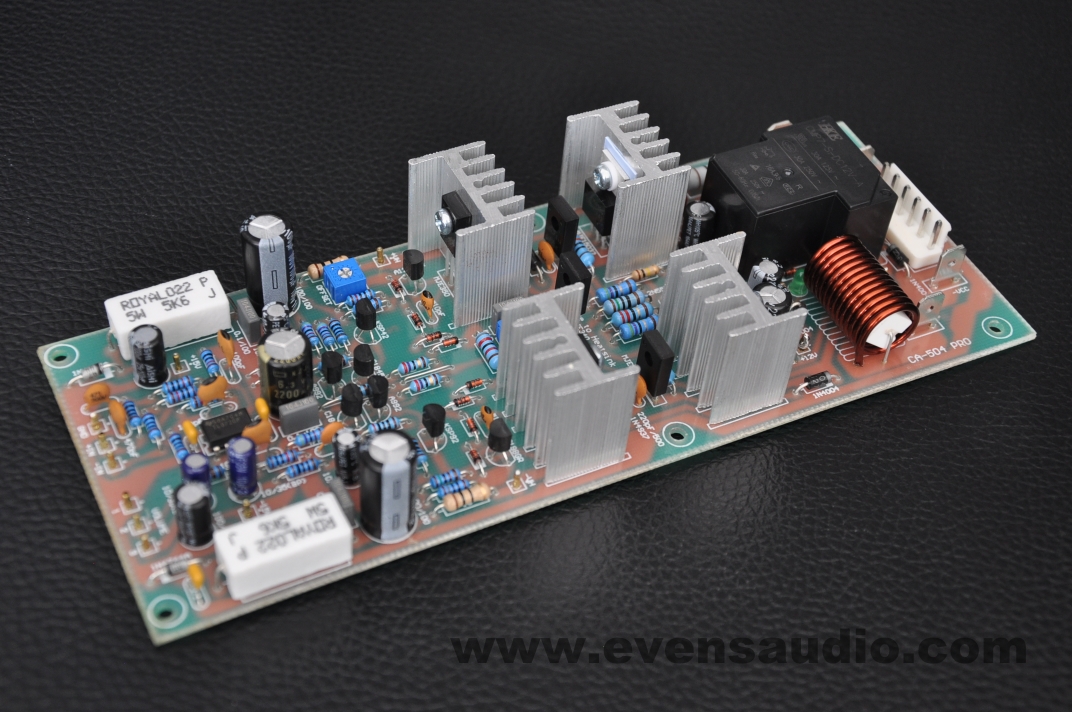

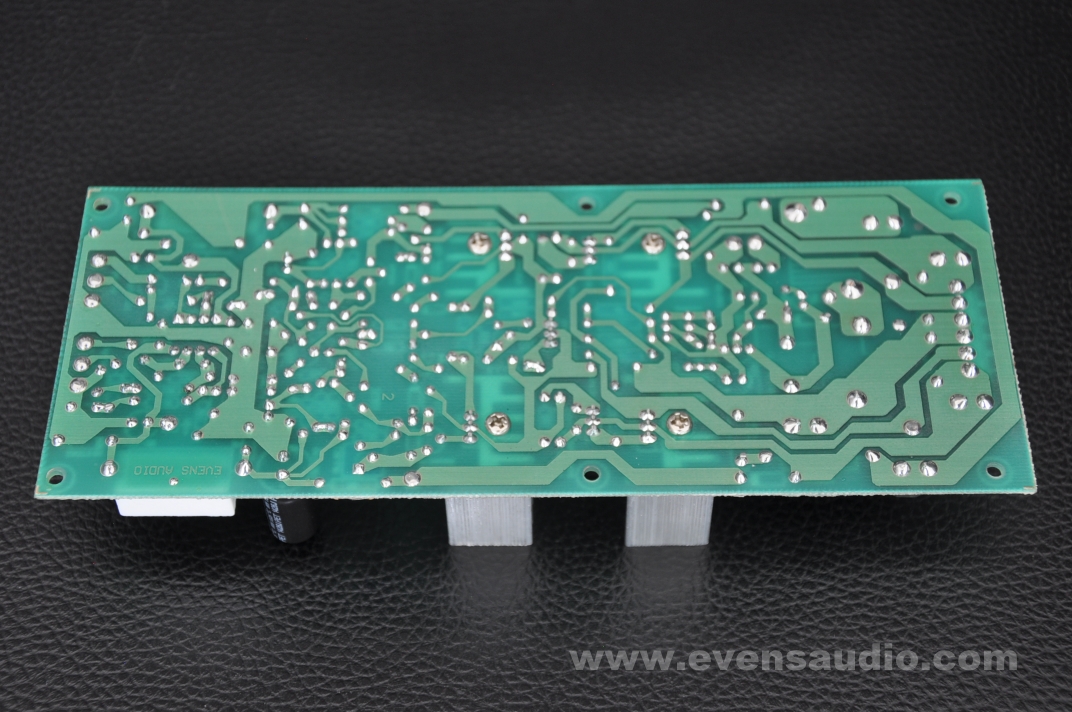

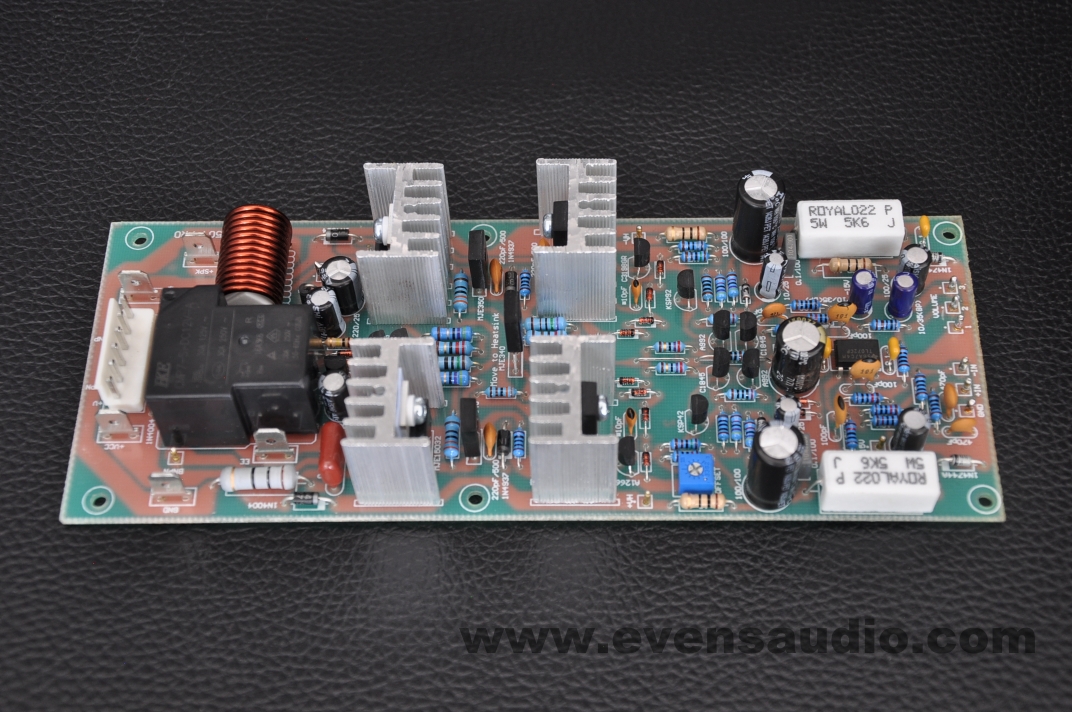

     CA-504 PRO เป็นบอร์ดไดรว์ฟเพาเวอร์แอมป์เอนกประสงค์ ที่เพิ่มความสะดวกให้ผู้ประกอบโดยมีวงจรป้องกันลำโพงและบาลานซ์อินพุตในตัว ให้ผู้ใช้งานนำไปต่อเอาต์พุตทรานซิสเตอร์เพิ่มเติมเองตามต้องการ วงจรสามารถทำงานในย่านแรงดันไฟเลี้ยงได้กว้าง ตั้งแต่ +/-50Vdc ถึง +/-95Vdc สามารถ ปรับกระแสสงบ (IDLE Adj.) และ DC-Offset ได้ตามต้องการ



  • คุณสมบัติของ CA-504 PRO
  • แรงดันไฟเลี้ยงสูงสุด .....................+/-95Vdc
  • แรงดันไฟเลี้ยงต่ำสุด .....................+/-50Vdc
  • การตอบสนองความถี่ .....................1.5Hz – 190kHz(-1dB)
    อัตราการขยายของวงจร..................31.6 dB
  • อินพุตอิมพีแดนซ์...........................20 กิโลโอห์ม บาลานซ์
  • การเลื่อนเฟส 20Hz-20kHz..............<+/-4 องศา
  • ความเพี้ยน THD @ Input 1kHz 1Vp (RL=8 Ohm).....<0.0025%
  • DC Offset.............................<+/-10mV (ปรับด้วย OFFSET Adj.)
    ขนาด...........................................73mmx190mm
-
