ราคาสินค้า 2,900.00  บาท
( จากราคาเต็ม 3,200.00 บาท )
ชิ้น
เหลือ 37 ชิ้น

      DAC หรือ Digital to Analog Converter เป็นอุปกรณ์สำหรับแปลงสัญญาณเสียงที่เป็นข้อมูลดิจิตอล ให้เปลี่ยนเป็นสัญญาณอะนาล็อก หรือเสียงดนตรีออกมาให้เราได้ยิน DAC มีบทบาทสำคัญมากในยุคปัจจุบัน เพราะอุปกรณ์อิเล็กทรอนิกส์ต่างๆที่เก็บข้อมูลเสียง ส่วนมากจะอยู่ในรูปสัญญาณดิจิตอล ตั้งแต่เครื่องเล่น CD, DVD, คอมพิวเตอร์, โทรศัพย์มือถือ และอุปกรณ์แหล่งกำเนิดสัญาณเสียงอื่นๆ ล้วนต้องใช้ DAC เพื่อแปลงข้อมูลดิจิตอลออกมาให้เป็นสัญญาณเสียงให้เราได้ยินแทบทั้งสิ้น เทคโนโลยี DAC ในปัจจุบันก้าวหน้าขึ้นอย่างมาก ชิป DAC ที่เราคุ้นเคยในแวดวงระบบเสียงไฮเอนด์ คงหนีไม่พ้น Burr-Brown ซึ่งปัจจุบันบริษัท Texas Instruments ได้เข้ามาดูแลกิจการแทน และด้วยวิธีการดำเนินการตามนโยบายของ Texas Instruments ทำให้ราคาชิปถูกลง เป็นโอกาสดีสำหรับนัก DIY อย่างเราที่จะเลือกใช้ชิป DAC จาก Burr-Brown คุณภาพสูงในราคาที่ไม่แพงจนเกินไปมาใช้ แน่นอนว่า DAC เป็นตัวแปรสำคัญที่มีผลกับคุณภาพเสียงอย่างหลีกเลี่ยงไม่ได้ DAC ที่คุณภาพดี จะให้เสียงที่ชัดเจน ความชัดเจนเกิดขึ้นจากกระบวนการ Signal Processing ภายในชิปที่สามารถทำการ Over Sampling และกำจัดสัญาณรบกวนออก คงเหลือไว้แต่เสียงดนตรีที่บริสุทธิ์ หรือในทาง Specification คือค่าค่าไดนามิกเรนจ์ที่สูงนั่นเอง

      สำหรับ DAC-01 จากทาง Evens Audio ในชุดที่เราจำหน่ายเลือกใช้ชิป DAC เบอร์ PCM1798 ซึ่งมีไดนามิกเรนจ์สูงถึง 123dB เหตุผลส่วนหนึ่งที่เลือกเบอร์นี้คือ ตำแหน่งขาของ PCM1798 ตรงกับ PCM1794 ซึ่งเป็นชิป DAC สมรรถณะสูงสุดในขณะนี้ซึ่งมีไดนามิกเรนจ์สูงถึง 127dB จึงสามารถใช้แทนกันได้โดยไม่ต้องแก้ไขอุปกรณ์ใดๆ ทำให้ DAC-01 เป็นวงจรที่อัปเกรดได้ง่าย ส่วนภาค I-V Converter และภาคขับสัญญาณเอาต์พุต ใช้ออปแอมป์ NE5532P ติดตั้งใน Socket แบบ ทรูโฮลอย่างดี เพื่อให้ท่านสามารถทดลองเปลี่ยนออปแอมป์ได้ด้วยตนเองตามความต้องการ DAC-01 รับสัญญาณดิจิตอลในรูปแบบมาตรฐาน S/PDIF แบบแจ๊ก RCA ซึ่งสัญญาณดิจิตอลมาตรฐาน S/PDIF มีทั่วไปในคอมพิวเตอร์ ซาวด์การ์ด และ เครื่องเล่น CD,DVD ภาคอินพุตของ DAC-01 ใช้หม้อแปลงไอโซเลทคุณภาพสูงที่นิยมใช้ใน DAC ชั้นนำ เป็นตัวส่งผ่านสัญญาณดิจิตอล ช่วยลดปัญหาสัญญาณรบกวนจากระบบกราวด์ และปัญหาไฟรั่วจากเครื่องคอมพิวเตอร์ได้เป็นอย่างดี

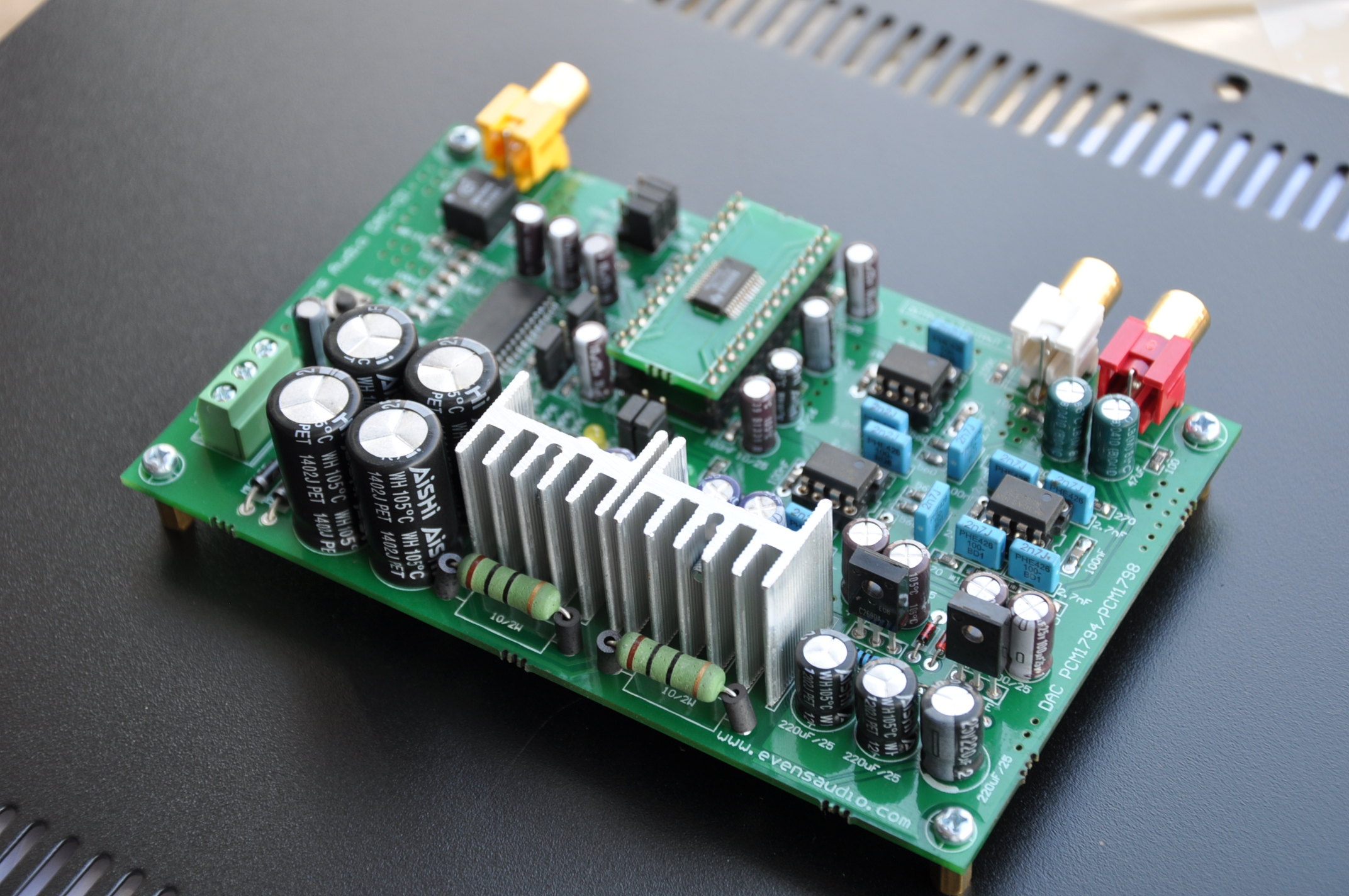

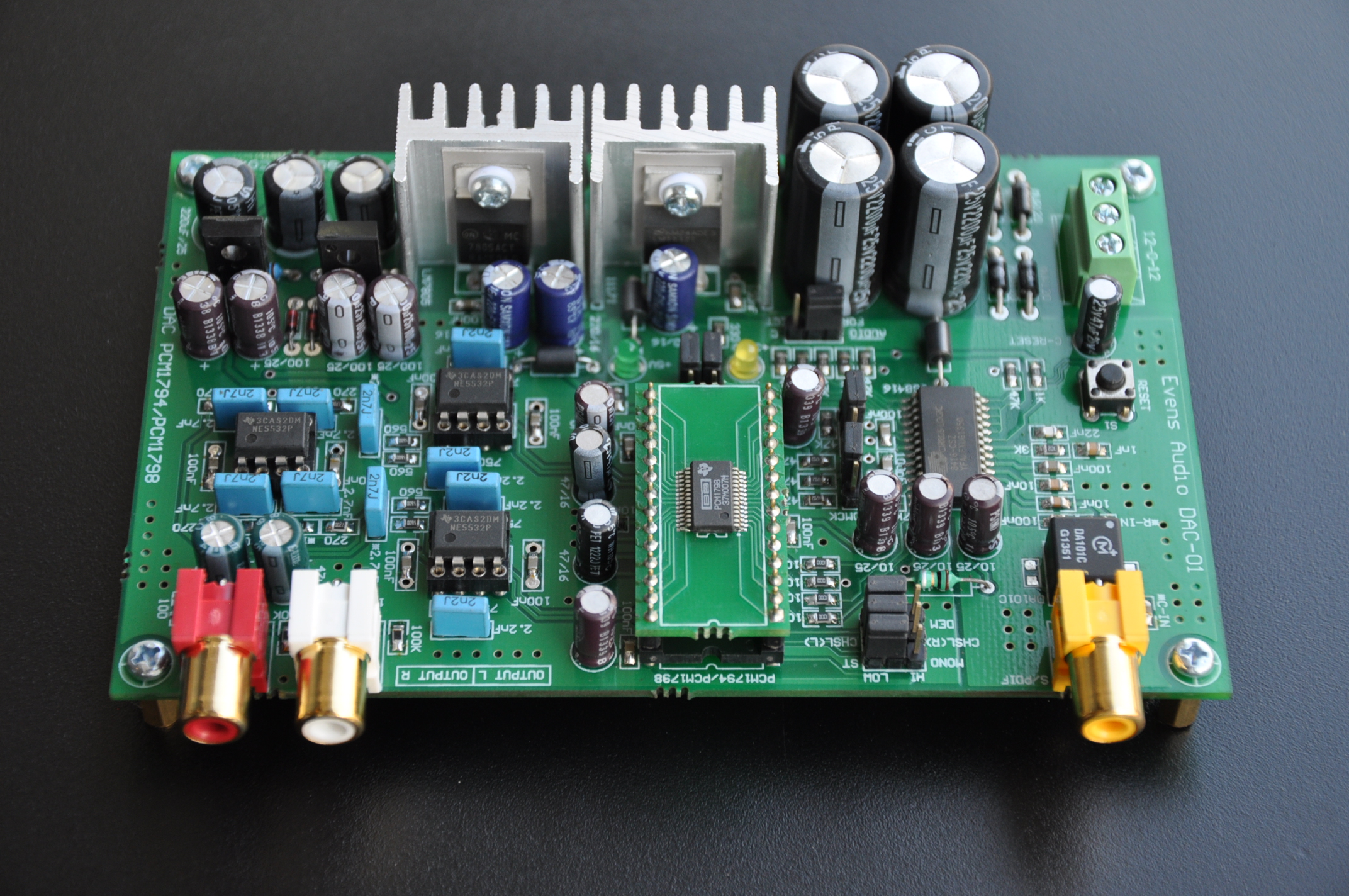

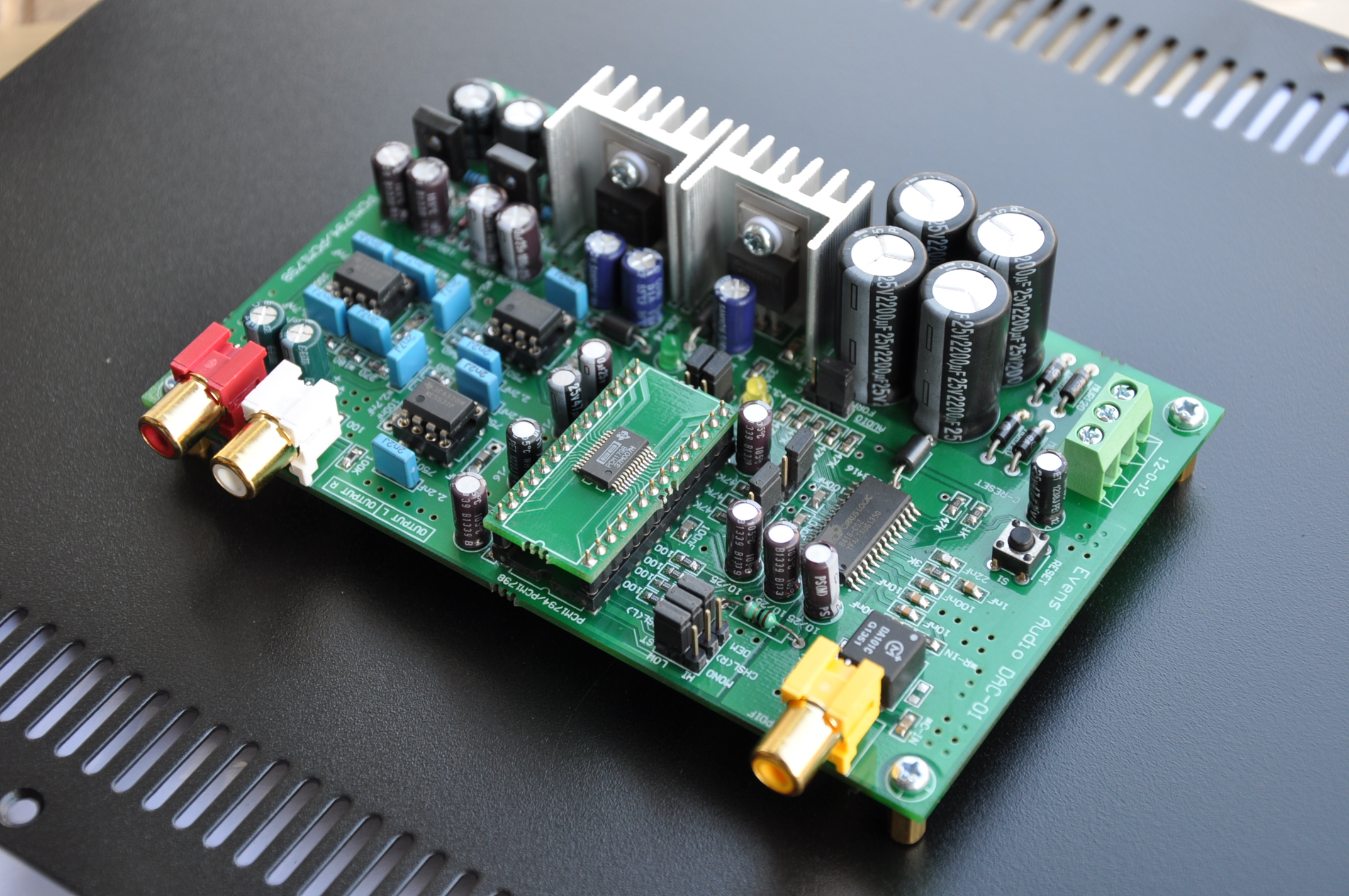

      การออกแบบ DAC-01 เลือกใช้ PCB 2Layer แบบ PTH การออกแบบระบบกราวด์วิเคราะห์มาเป็นอย่งดีเพื่อให้วงจรมีระดับสัญญาณรบกวนที่ต่ำ ออกแบบภาคจ่ายไฟทุกส่วนไว้บนบอร์ดเพื่อลดปัญหาการเชื่อมต่อระบบที่ไม่ถูกต้องลดปัญหาสัญญาณรบกวน เราเลือกใช้อุปกรณ์ SMD ในบางตำแหน่งของวงจรเนื่องจากช่วยลดขนาดของ PCB ข้อดีอีกอย่างคืออุปกรณ์ SMD มีค่า Parasitic แฝงน้อยกว่าอุปกรณ์ขนาดใหญ่ๆ ในส่วนของชิป DAC และวงจร I-V Converter เราเลือกใช้ Socket แบบ Throuh-hole เพื่อเพิ่มความสะดวกสำหรับท่านที่ต้องการอัปเกรทชิป DAC เป็นเบอร์ PCM1794  และ เปลี่ยน ออปแอมป์ด้วยตนเอง ในส่วนของ ออปแอมป์ที่สามารถใช้กับบอร์ดนี้จะเป็นชนิด Dual Op-Amp และแพกเกจในแบบ DIP-8 ทั้งนี้ท่านต้องศึกษาคุณสมบัติจาก Datasheet โดยละเอียด





PCM1798 FEATURES
-24-Bit Resolution
- Analog Performance:
− Dynamic Range: 123 dB
− THD+N: 0.0005%
-Differential Current Output: 4 mA p-p
-8× Oversampling Digital Filter:
- Stop-Band Attenuation: –98 dB
- Pass-Band Ripple: ±0.0002 dB
- Sampling Frequency: 10 kHz to 200 kHz
-System Clock: 128, 192, 256, 384, 512, or
768 fS With Autodetect
- Accepts 16- and 24-Bit Audio Data
-PCM Data Formats: Standard, I2S, and
Left-Justified
-Interface Available for Optional External
Digital Filter or DSP
- Digital De-Emphasis
-Digital Filter Rolloff: Sharp or Slow
-Soft Mute
-Zero Flag
Dual-Supply Operation: 5-V Analog, 3.3-V

-ความต้องการภาคจ่ายไฟ AC 9-0-9 หรือ 12-0-12 กระแส 500mA หรือมากกว่า
-อินพุต มาตรฐาน S/PDIF (RCA)
-เอาต์พุต Stereo Unbalance (RCA) 1Vrms PCM1798, 2Vrms PCM1794
-ขนาด PCB 85 x 138 mm

-
