ราคาสินค้า 2,650.00  บาท
( จากราคาเต็ม 2,950.00 บาท )
ชิ้น

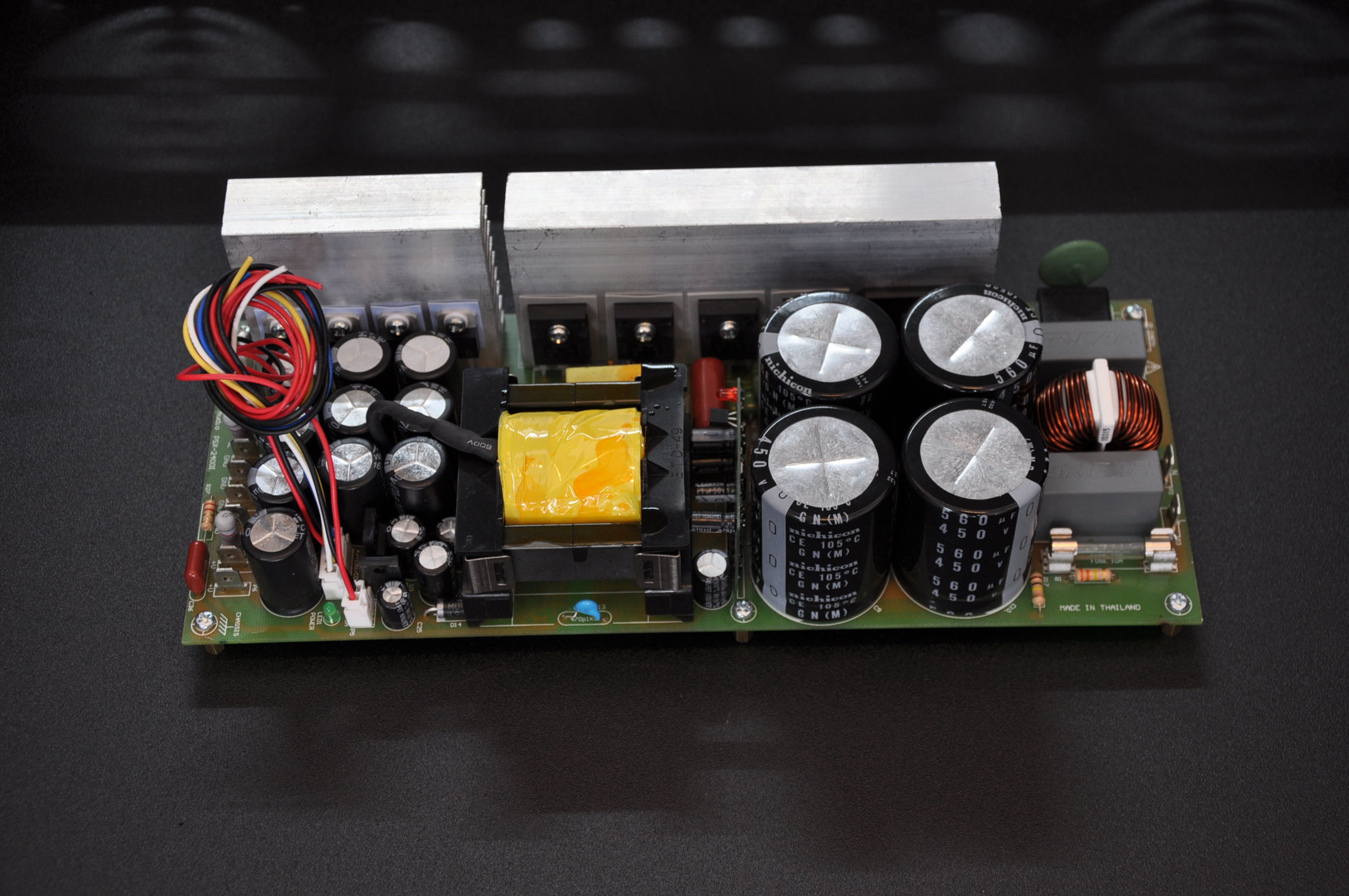

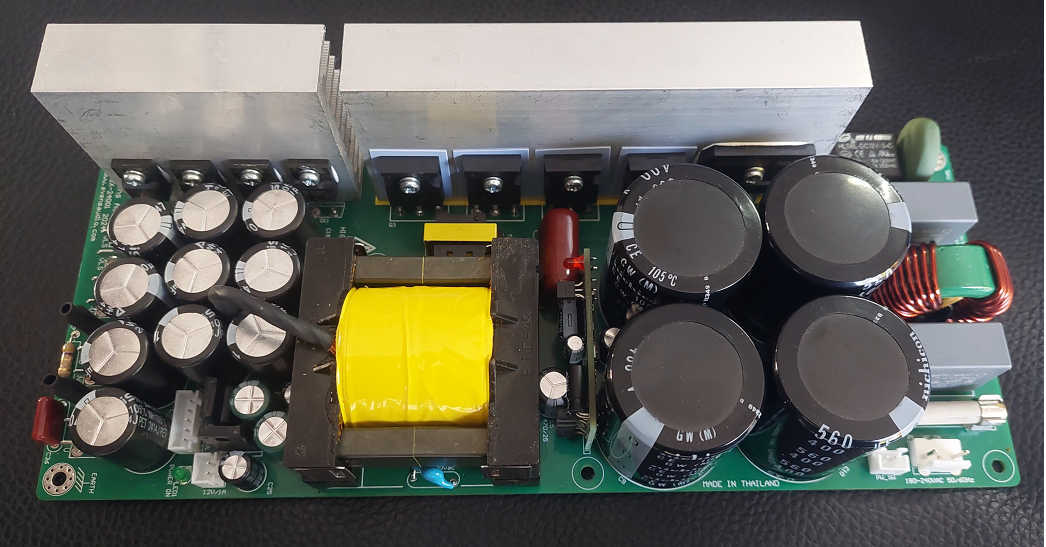

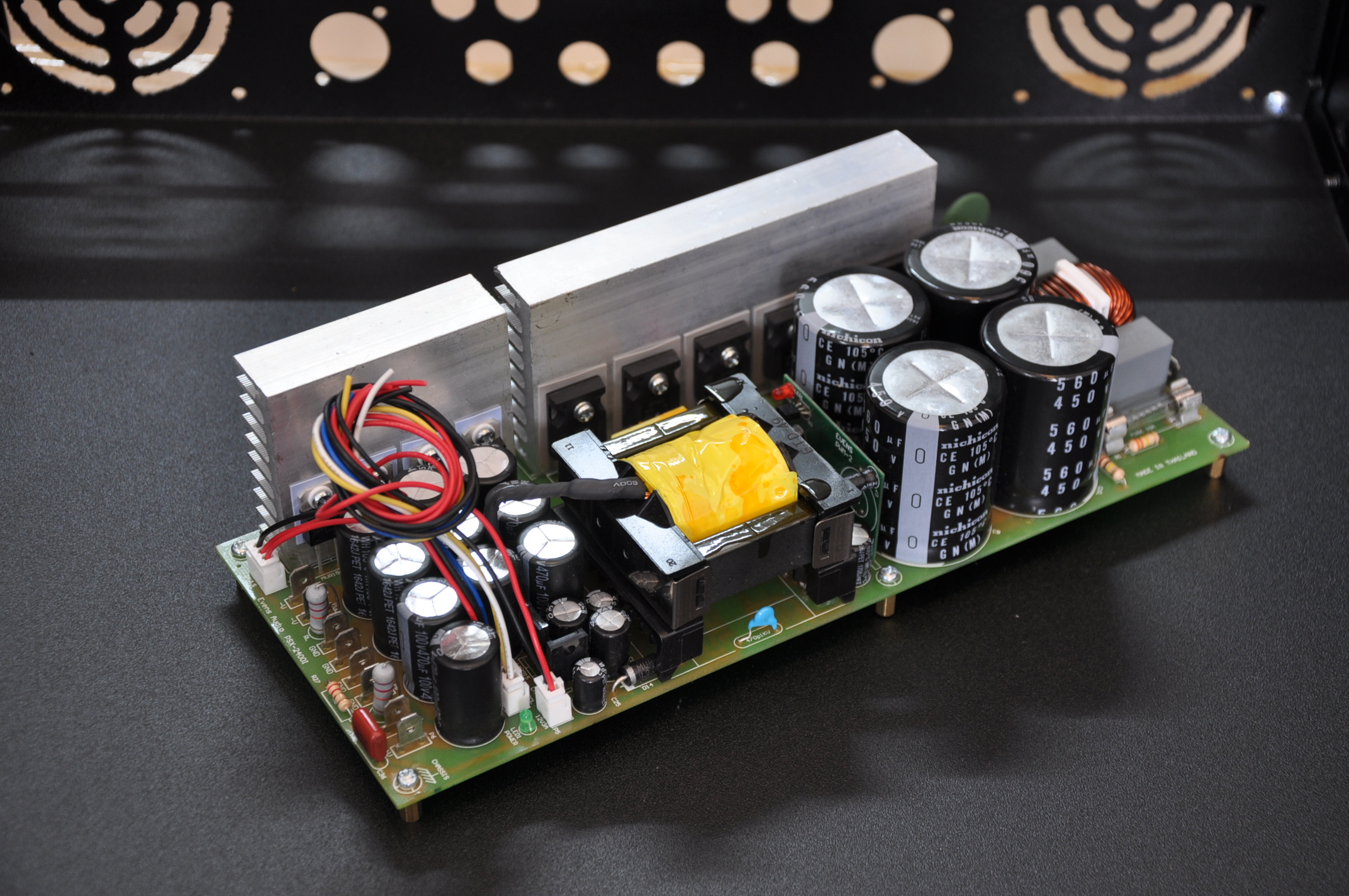

PSX-2400I  เป็น Full-Bridge สวิตชิ่งเพาเวอร์ซัพพลายรุ่นใหม่ที่พัฒนาต่อยอดจาก PSX-2400 ในรุ่นเดิมให้ดียิ่งขึ้นไปอีก PSX-2400I ทำงานระบบ Zero Voltage Switch ด้วยเทคนิคการพันหม้อแปลงแบบ Integrate Magnetic เอกลักษณ์เฉพาะตัวของ Evens Audio  ทำให้กำลังเอาต์พุตสูง สัญญาณรบกวนต่ำ และความร้อนต่ำลงกว่าเดิม มีระบบป้องกัน Over Load (ช็อตไม่พัง) ที่ทำงานได้อย่างยอดเยี่ยม เราเน้นเรื่องคุณภาพของอุปกรณ์ที่นำมาใช้ เช่น PCB ทองแดงหนา 2 Oz. รองรับกระแสได้สูง การออกแบบและเลือกใช้วัสดุที่เน้นในเรื่องของความปลอดภัยของผู้ใช้งานตามมาตรฐาน  จึงมั่นใจได้ว่า PSX-2400I เป็นสวิตชิ่งเพาเวอร์ซัพพลายที่ลงตัวที่สุดในราคาที่คุ้มค่าที่สุด

PSX-2400I เหมาะสำหรับเพาเวอร์แอมป์คลาส AB ระบบเสตอริโอ 900+900Watt



  • คุณสมบัติของ PSX-2400I
    แรงดันอินพุต .........................180V-240VAC 50/60Hz
    กำลังเอาต์พุตสูงสุด.................2400W
    กำลังเอาต์พุตชั่วขณะ...............3500W(Dynamic Power)
    แรงดันเอาต์พุตหลัก.................+/-90V (ตามสั่ง)
    แรงดันไฟย่อยชุดที่ 1...........................................12VDC 3A
    แรงดันไฟย่อยชุดที่ 2..........................................+/-15VDC 250mA
    แรงดันไฟย่อยชุดที่ 3..........................................24Vdc  1A (สำหรับ Gate Drive ของ Class D และอื่นๆ)
    ระบบป้องกัน........................... Over Load Protection (ช็อตไม่พัง)
    ขนาด กxยxส ...........................4.1 x 10 x 2.4 นิ้ว
    น้ำหนัก...................................1.4kg
    มีระบบ Shutdown จากภายนอก ใช้สำหรับปิดสวิตชิ่งกรณี DC ออกลำโพง หรืออื่นๆ
    มีระบบ เปิด-ปิด (ON/OFF Control) ทำให้เพาเวอร์แอมป์เปิด-ปิดนิ่มนวลไร้เสียงรบกวน
    มีระบบเปิดเครื่องอย่างนิ่มนวล Soft Start
    ลายทองแดงขนาด 2 Oz ทนกระแสได้สูง
    ออกแบบโครงสร้าง PCB เน้นความปลอดภัยตามมาตรฐาน
    รับประกันคุณภาพ.....................1 ปี

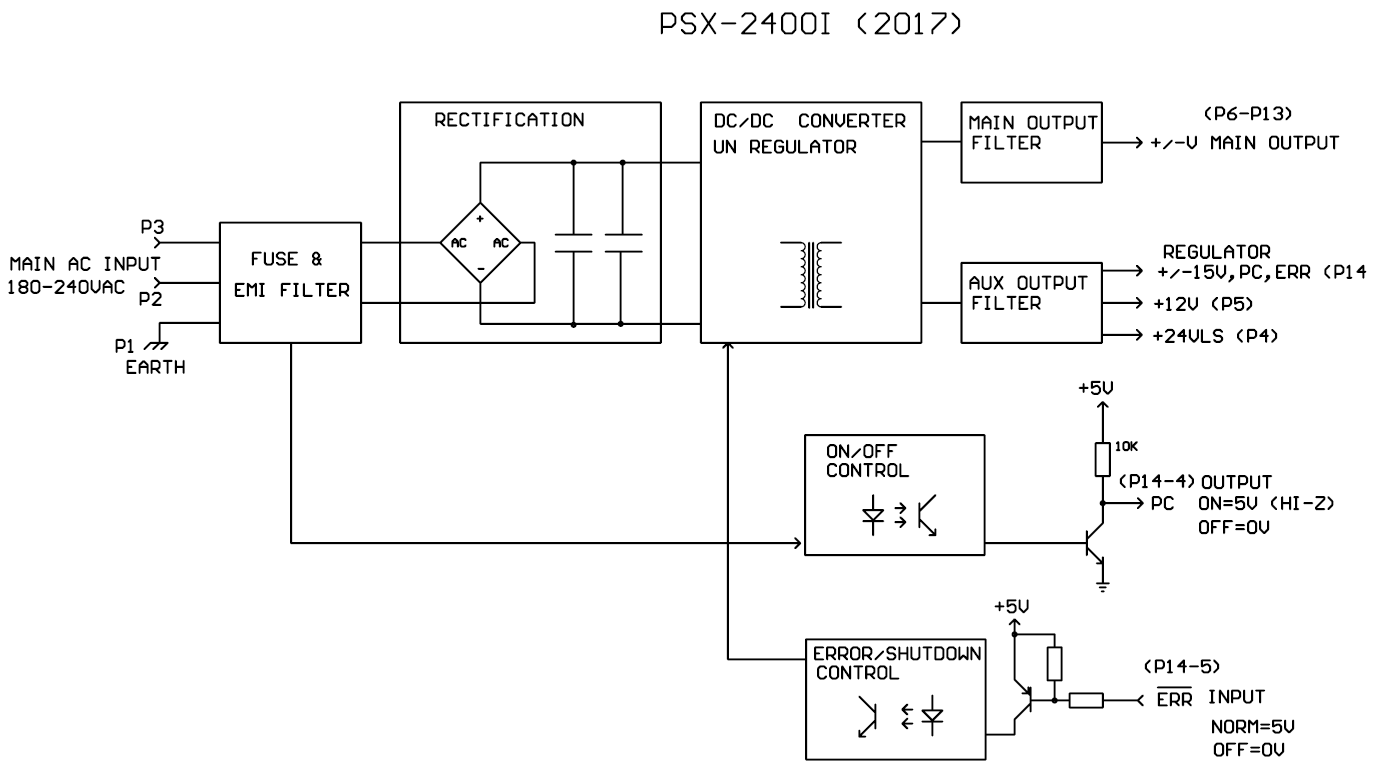

  • ไดอะแกรมของ PSX-2400I



PSX-2400I (2017) ในรุ่นนี้จะมีระบบที่สำคัญของเราที่เพิ่มเติมเข้ามา 2 ระบบได้แก่

1.ระบบ ON/OFF Control ระบบนี้จะตรวจจับการหลุดหลวมของปลั๊ก AC หากปลั๊กหลุดหลวม รวมถึงการ เปิด-ปิด เมนสวิตซ์ เมื่อไม่มีกาจ่ายไฟ AC เข้าเครื่อง ขา PC จะเป็นลอจิก "0"  และเมื่อเปิดสวิตซฺ สวิตชิ่งทำงานไฟออกพร้อมทำงานมันจะมีลอจิก "1" เราจะใช้ประโยชน์จากขาควบคุมนี้ไปสั่งให้เพาเวอร์แอมป์ Muting ไม่ให้เกิดเสียง"ตุ๊ป" เวลาเปิด-ปิดเครื่อง

2.ระบบ Shutdown จากภายนอก ขา ERR จะเป็นอินพุต สภาวะปกติจะมีแรงดัน 5Vdc แต่หากเรานำขานี้มาลัดวงจรลง 0V แล้ว จะเป็นการสั่ง OFF ให้สวิตชิ่งเพาเวอร์ซัพพลายจะหยุดทำงานทันที และหน่วงเวลาเพื่อ สตาร์ทอัปใหม่อีกครั้ง
หากการ Start ครั้งที่ 2 ยังพบว่าขา ERR ยังเป็นลอจิก "0" สวิตชิ่งจะไม่ทำการสตารทซ้ำ เพื่อป้องกันความเสียหาย ขา ERR นี้มีประโยชน์ในการตรวจจับ DC ที่ออกลำโพง สามารถประยุต์เป็นวงจรป้องกันลำโพงโดยไม่ต้องใช้รีเลย์ และ อื่นๆอีกมากมาย

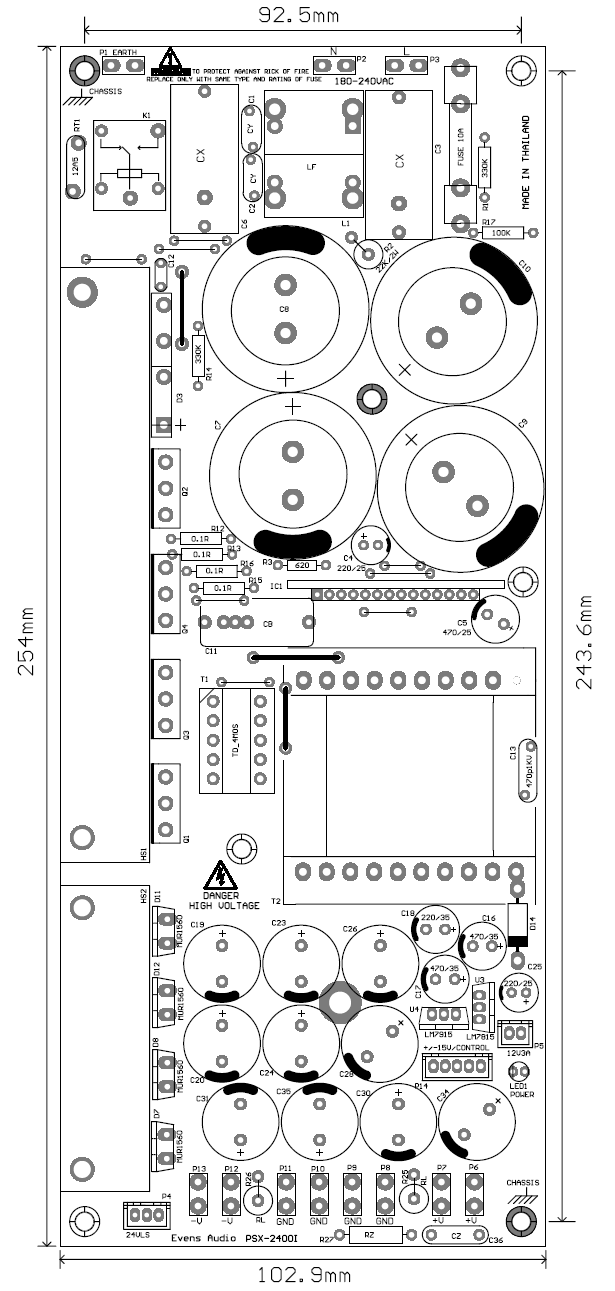

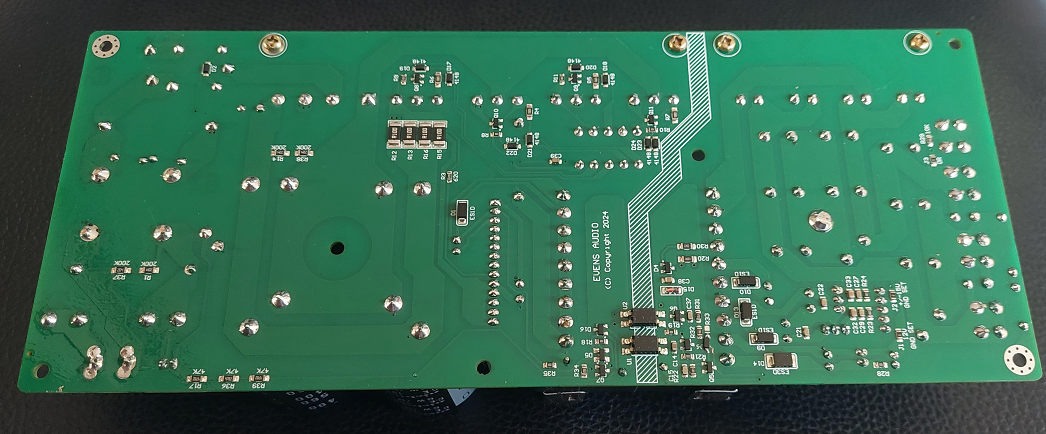

ขนาดบอร์ด PSX-2400I

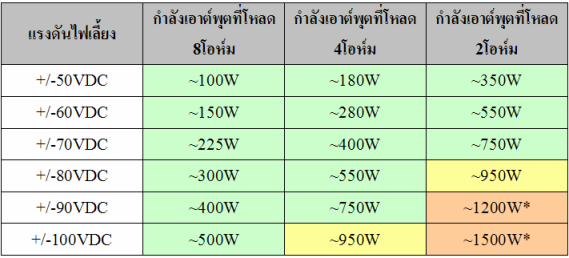

ตาราง แนวทางการเลือกค่าแรงดันแหล่งจ่ายไฟ PSX-2400I สำหรับเพาเวอร์แอมป์ Class AB (Stereo)



-
