กลับมาอีกครั้ง กับวงจรเพาเวอร์แอมป์ที่ไม่เหมือนใคร ต้นตำหรับ เอาต์พุตลงกราวด์ Direct Heat-sink วงจรไม่ซับซ้อนแต่ให้คุณสมบัติที่ยอดเยี่ยมและเป็นที่ยอมรับจากผู้ใช้งานทุกมุมโลก Evens Audio ได้เล็งเห็นความโดดเด่นในแง่ของการออกแบบวงจรของ QSC จึงได้ศึกษาค้นคว้าทดลองจนได้ผลเป็นที่น่าพอใจเราสามารถหาอุปกรณ์ได้ง่ายในประเทศเพื่อนำมาประกอบเป็นเพาเวอร์แอมป์คุณภาพในราคาที่คนไทยจับต้องได้

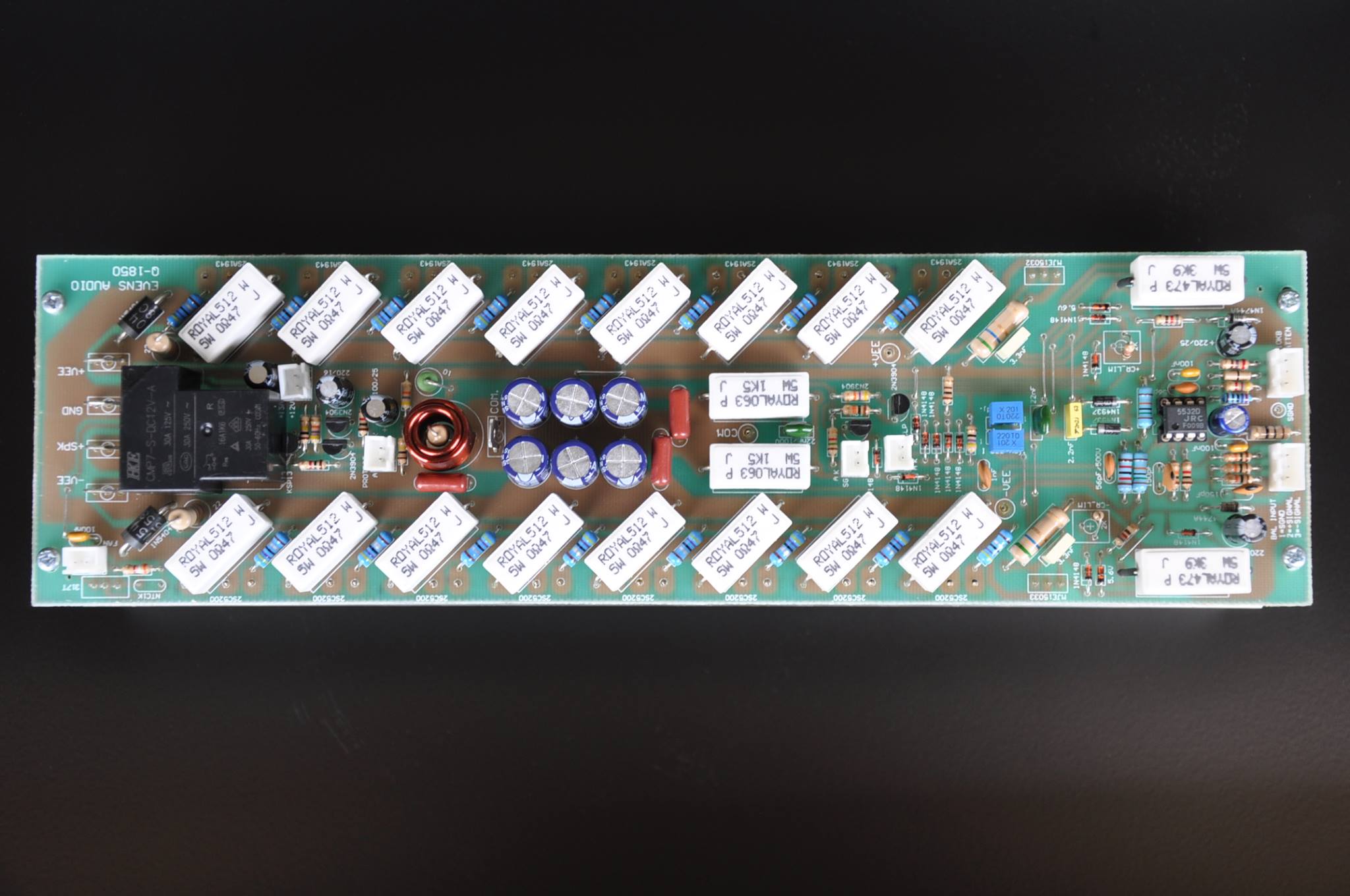

Q-1850 เป็นเพาเวอร์แอมป์โมดูลคลาส AB รุ่นใหม่ของ Evens Audio โดยใช้วงจรที่พัฒนามาจากเพาเวอร์แอมป์ QSC ใน RMX-Series นำมาปรับปรุงใหม่โดยเพิ่มจำนวนเอาต์พุตทรานซิสเตอร์เป็น 8 คู่ เพื่อตอบสนองการใช้งานหนักที่โหลด 2 โอห์ม และรองรับไฟสูงได้ดียิ่งขึ้น นอกจากนั้นความพิเศษของโมดูลเพาเวอร์แอมป์ชุดนี้คือเราได้รวมวงจรบาลานซ์อินพุตไฟแสดงผลการทำงานและระบบป้องกันลำโพงไว้ในบอร์ดเดียวครบถ้วนสมบูรณ์ เรียกได้ว่า ต่อแหล่งจ่ายไฟเข้าไปสามารถใช้งานได้ทันทีทำให้เกิดความสะดวกในการประกอบเป็นอย่างมาก
คุณสมบัติของ Q-1850
แรงดันไฟเลี้ยงใช้งาน .......................+/-70 ถึง +/-105Vdc
กำลังเอาต์พุตที่ 8 โอห์ม.....................550Wrms (ที่แรงดันไฟเลี้ยง +/-105Vdc)
กำลังเอาต์พุตที่ 4 โอห์ม.....................1,000Wrms (ที่แรงดันไฟเลี้ยง +/-105Vdc)
กำลังเอาต์พุตที่ 2 โอห์ม.....................1,600Wrms (ที่แรงดันไฟเลี้ยง +/-105Vdc)
การตอบสนองความถี่ ........................20Hz-20KHz
Input Impedance .......................10k ohms unbalanced, 20k ohms balanced
อัตราการขยาย................................33dB
ขนาด PCB................................... 3*11 นิ้ว
น้ำหนัก.........................................2kg

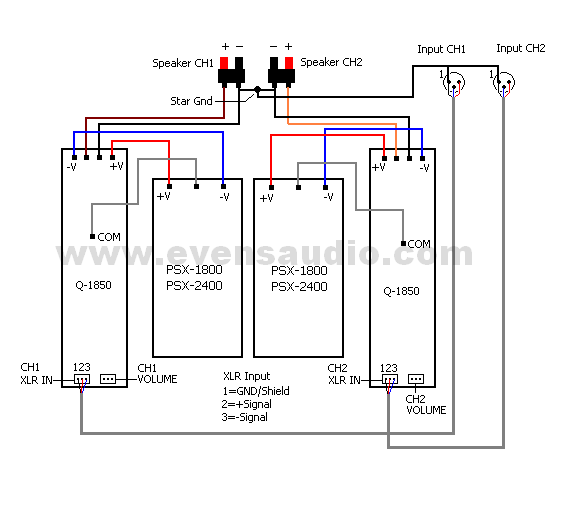

Ground concept for stereo

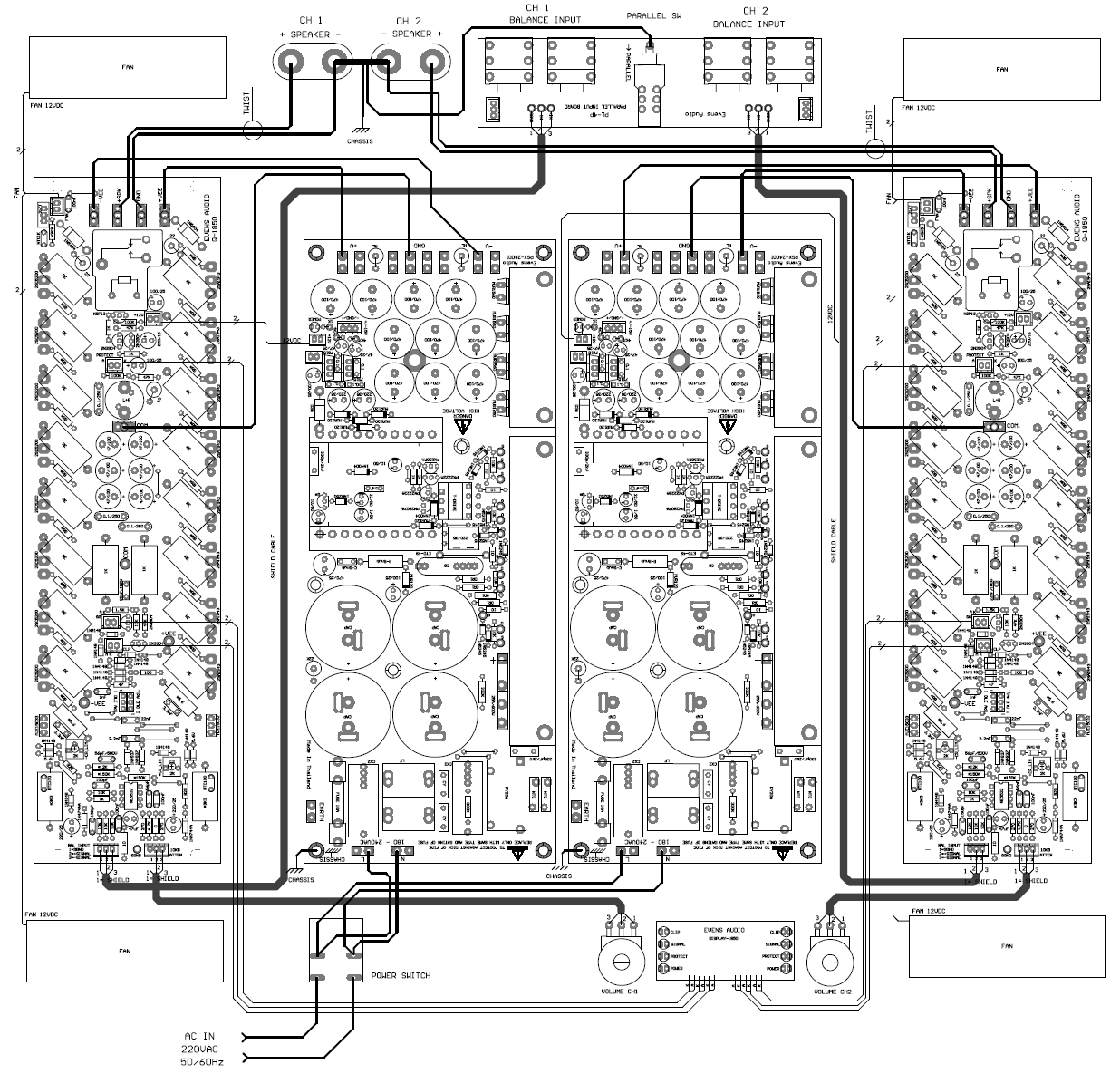

แนวทางการเดินสายไฟภายในแท่น
- ศึกษาตัวอย่างการประกอบเพาเวอร์แอมป์ รุ่น Q-1850 คลิ๊กที่นี่

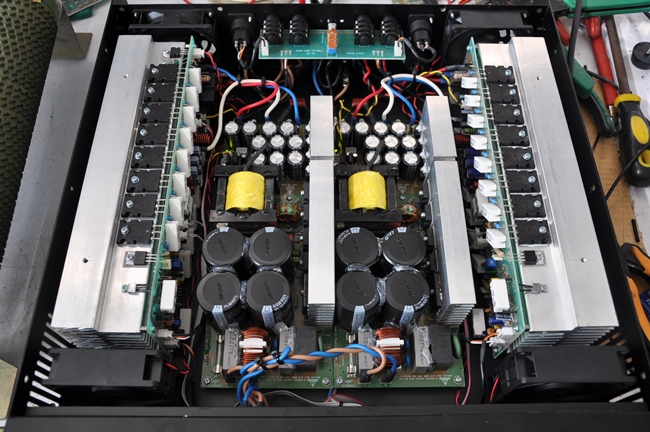

ตัวอย่างการลงแท่นสำเร็จ
