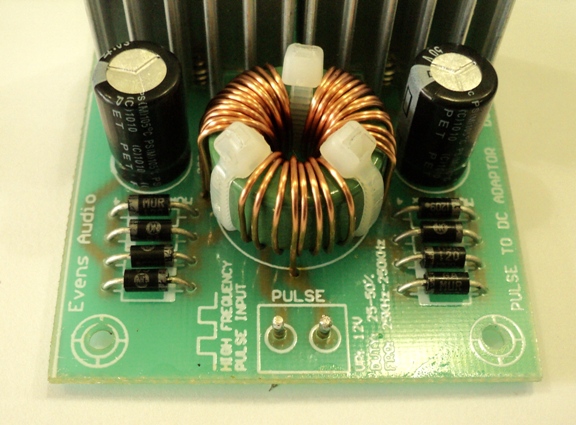

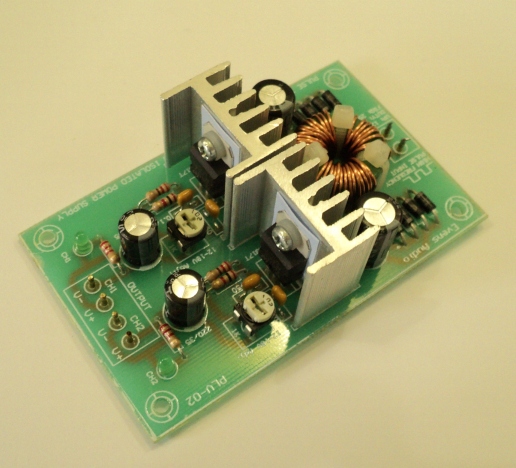

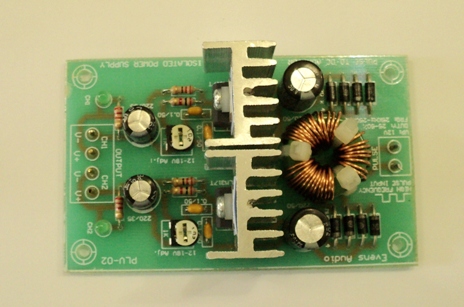

PLV-02 คือแหล่งจ่ายไฟสำหรับ Low Side Bias ของเพาเวอร์แอมป์ Class D ที่มีความพิเศษ คือสามารถใช้พัลซ์ จากหม้อแปลงสวิตชิ่งเพาเวอร์ซัพพลายขด Secondary 12V เป็นอินพุตจ่ายให้กับ PLV-02 จากนั้น หม้อแปลงพัลซ์จะแยกแรงดันออกมา 2 ชุด ให้กับวงจรเร็กกูเลเตอร์ที่สามารถปรับแรงดันเอาต์พุตได้ในช่วง 12-18Vdc ด้วยไอซีเร็กกูเลเตอร์เบอร์ LM317T
คุณสมบัติของ PLV-02
-รองรับอินพุตเป็นสัญญาณพัลซ์ 25kHz-250kHz
-แรงดันอินพุต 12VP +/-10%
-Duty Cycle 25-50%

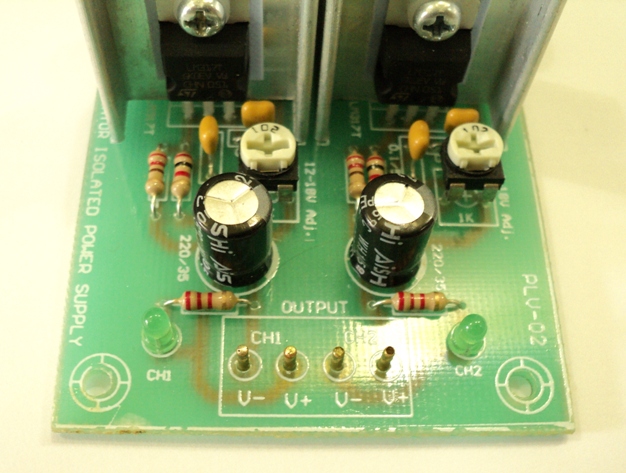

-แรงดันเอาต์พุต 12-18V Adj. จำนวน 2 ช่อง
-กระแสสูงสุด 250mA/CH
-แหล่งจ่ายไฟ เร็กกูเลเตอร์แยกอิสระทั้งสองช่อง
*เหมาะสำหรับเป็นแหล่งจ่ายไฟ Low Side Bias ของเพาเวอร์แอมป์คลาสดี และสามารถประุยุกต์ใช้งานได้ทั่วไป
