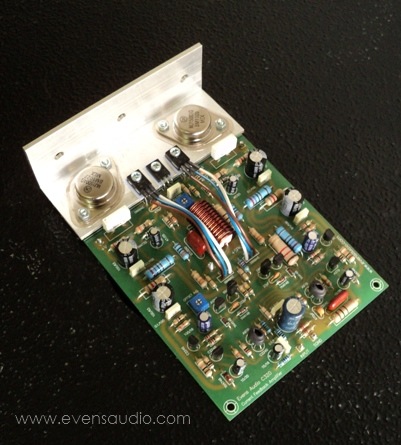

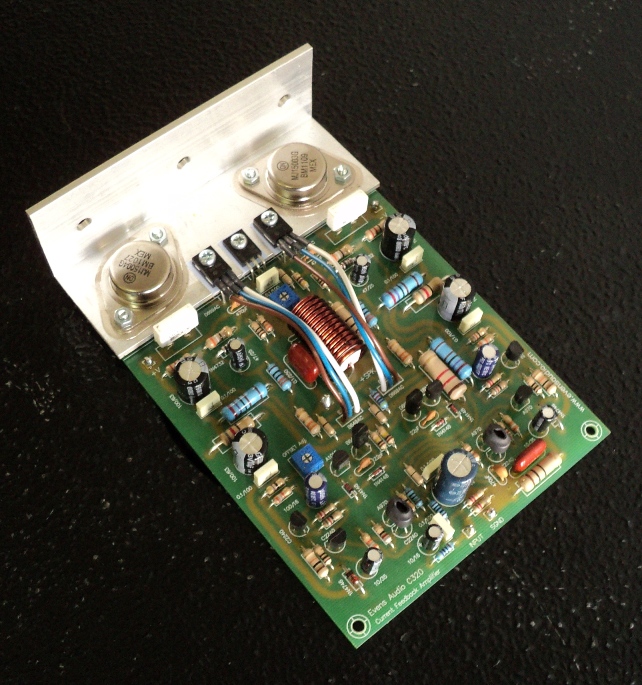

C320 DIY เป็นวงจรเพาเวอร์แอมป์แบบ Current Feedback ซึ่งเป็นรูปแบบวงจรที่มีสมรรถณะหลายๆด้านสูงกว่าวงจรขยายชนิดป้อนกลับด้วยแรงดัน (Voltage Feedback) และให้ผลการตอบสนองความถี่กว้่างมาก จึงมักพบเห็นวงจรลักษณะนี้ในเพาเวอร์แอมป์ระดับ Hi-End ชั้นนำของโลก C320 ตอบสนองความถี่ได้กว้างถึง 3.5Hz-195kHz @-1dB การตอบสนองความถี่ได้กว้างเป็นผลดีต่อความสมบูรณ์ทางเฟสตลอดย่านความถี่เสียง ทำให้เสียงดนตรีที่ขยายออกมามีความสมบูรณ์แบบไร้ความผิดเพี้ยน น้ำเสียงเป็นธรรมชาติ ถ่ายทอดความเป็นดนตรีออกมาได้อย่างสมจริง บอร์ด C320 สามารถปรับกระแส IDLE และ DC Offset ได้ มีความสะดวกต่อการใช้งาน C320 เหมาะสำหรับนัก DIY เครื่องเสียง และผู้ที่สนใจทั่วไป รายละเอียดวงจรและโครงงานสามารถอ่านได้ตามลิงค์ด้านล่าง



  • คุณสมบัติของ C320
  • แรงดันไฟเลี้ยงใช้งาน......................+/-45 ถึง +/-50Vdc
  • กำลังเอาต์พุตที่ 8 โอห์ม......................100Wrms (+/-50Vdc)
  • อินพุตอิมพีแดนซ์.............................20 กิโลโอห์ม
  • อัตราขยาย......................................25.4dB
  • การตอบสนองความถี่.......................3.5Hz-195kHz @-1dB
  • ความเพี้ยน THD @ Input 1kHz 1Vp (RL=8 Ohm) ..<0.0008%
  • การเลื่อนเฟส 20Hz-20kHz...............<+/-6 องศา
  • DC Offset................................<+/-10mV (ปรับด้วย OFFSET Adj.)

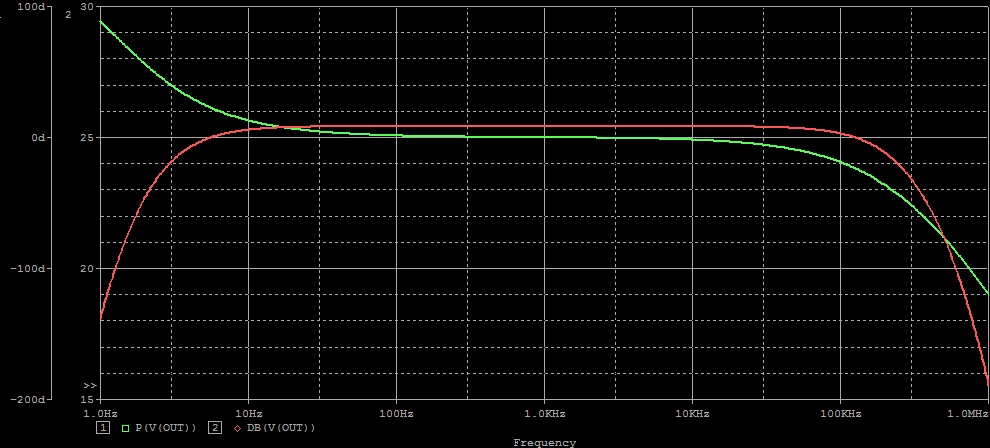

รูปกราฟตอบสนองความถี่ และการตอบสนองทางเฟสของ C320

(จากผล Simultion ด้วยโปรแกรม OrCAD)





 แนวทางการเดินสายไฟภายในเครื่อง
