ราคาสินค้า 490.00  บาท
( จากราคาเต็ม 590.00 บาท )
ชิ้น
เหลือ 1 ชิ้น

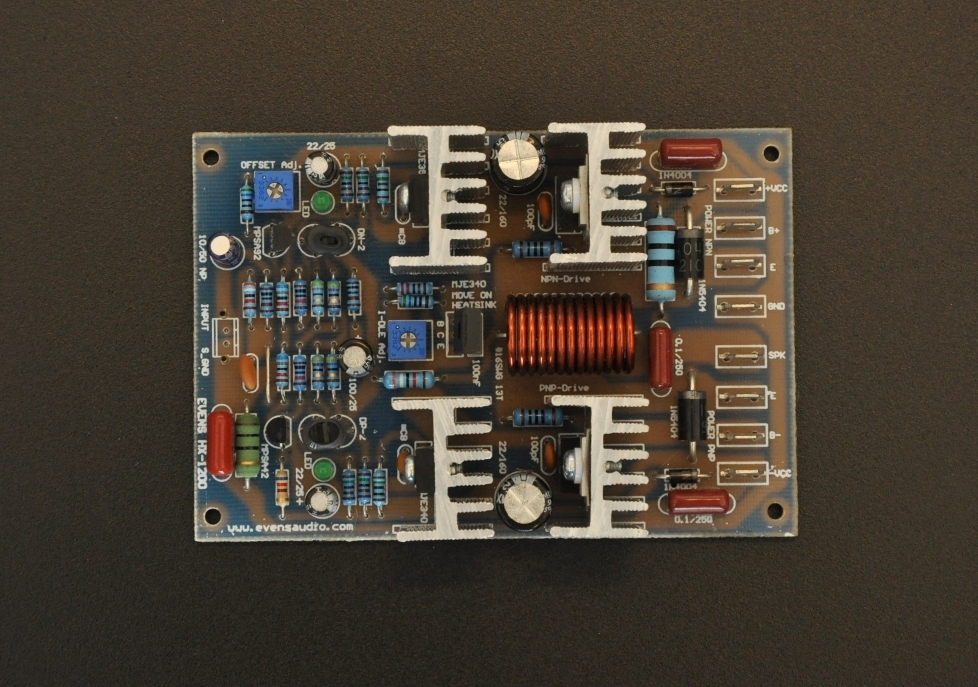

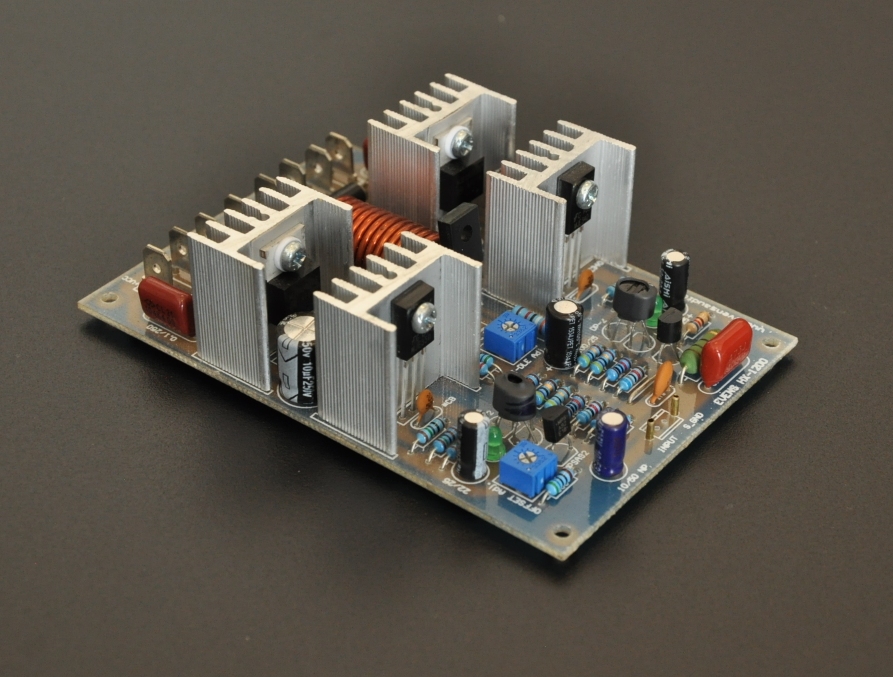

  • HX-1200ออกแบบวงจรเพาเวอร์แอมป์แบบคอมพลีเมนทารี่แบบสมมาตรตลอดทั้งวงจร ข้อเด่นของวงจรชนิดนี้คือให้บุคลิกเสียงที่นุ่มนวลฟังสบายเป็นรูปแบบวงจรที่นิยมนำมาออกแบบเพาเวอร์แอมป์มากที่สุดในบ้านเรา
  • ความพิเศษของ HX-1200 ไม่เพียงแค่รูปลักษณ์ภายนอกที่สวยงามลงตัวเท่านั้น สำหรับวงจรรุ่นนี้ทางทีมงานตั้งใจจะออกแบบมาเพื่อรองรับการใช้งานที่แรงดันสูงถึง +/-125Vdc (แต่เอาต์พุตทรานซิสเตอร์ที่นำมาใช้งานด้วยต้องทนแรงดัน VCE ไม่ต่ำกว่า 250V ด้วย)นอกจากนั้นยังเพิ่มลูกเล่นขึ้นมาอีกด้วยฟังก์ชั่นปรับค่า DC-Offset เพื่อใหู้้ผู้ใช้งานสามารถปรับเอาต์ออฟเซ็ตให้มีค่าต่ำใกล้เคียง 0V  ส่งผลต่อประสิทธิภาพการทำงานของเพาเวอร์แอมป์ ได้อย่างสมบูรณ์
  • HX-1200 ออกแบบด้วยความใส่ใจในรายละเอียดเล็กๆน้อยๆเพื่อให้วงจรทำงานได้สมบูรณ์แบบยิ่งขึ้นเราจึงออกแบบให้มีการเชื่อมโยงอุณหภูมิทรานซิสเตอร์ในภาคดิฟเฟอเรนเชียลแอมป์ เพื่อให้อัตราขยายของทรานซิสเตอร์ดังกล่าวมีค่าใกล้เคียงกันอยู่ตลอดเวลาส่งผลโดยตรงต่อค่า DC-Offset ที่ต่ำและลดค่าความผิดเพี้ยนของสัญญาณเสียงทุกการเปลี่ยนแปลงของอุณหภูมิ
  • ระบบการวด์ของ HX-1200 จะแยก Signal Ground และ Power Ground ออกจากกันโดยใช้ ตัวต้านทานและตัวเก็บประจุ เป็นเทคนิคที่ดีในการลดปัญหาเรื่อง Ground Loop ในการประกอบเครื่องขยายเสียง



  • คุณสมบัติของ HX-1200
  • แรงดันไฟเลี้ยงสูงสุด ....................+/-125Vdc
  • แรงดันไฟเลี้ยงต่ำสุด ....................+/-65Vdc
  • การตอบสนองความถี่ .....................3.2Hz - 54kHz(-1dB)
  • อัตราการขยายของวงจร..................31.8dB
  • อินพุตอิมพีแดนซ์...........................39K
  • การเลื่อนเฟส @20Hz........................<+6 องศา
  • การเลื่อนเฟส @20kHz......................
  • ความเพี้ยน THD @ Input 1kHz 1Vp (RL=8 Ohm)...<0.004%
  • DC Offset.............................<+/-10mV (ปรับด้วย OFFSET Adj.)
    ขนาด............................................73mmx108mm
  • *ใช้ร่วมกับแผ่นขนานทรานซิสเตอร์รุ่SD-8

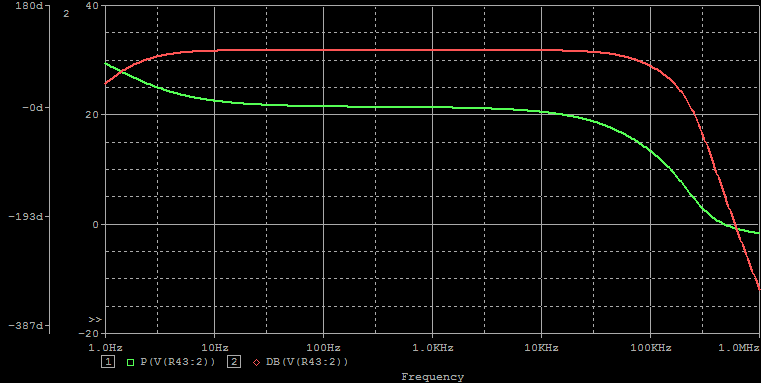

  • รูปกราฟตอบสนองความถี่ และการตอบสนองทางเฟสของ HX-1200
  • (จากผล Simultion ด้วยโปรแกรม OrCAD)





1.แนวทางการต่อเอาต์พุตทรานซิสเตอร์ 1-4 คู่





2.แนวทางการต่อแบบ Super Drive สำหรับขนานทรานซิสเตอร์มากกว่า 4 คู่





3.แนวทางการเดินสายไฟ



-
