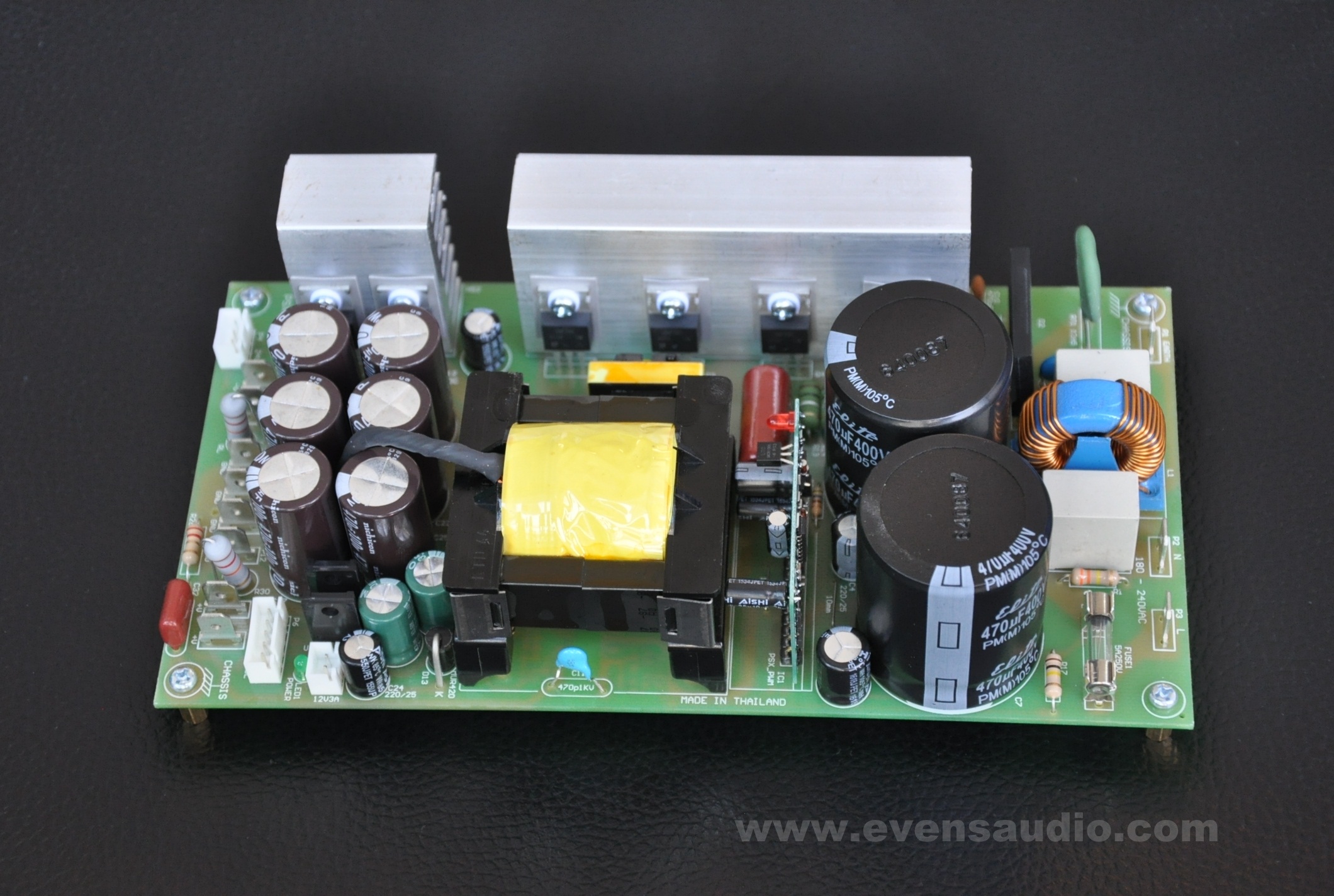

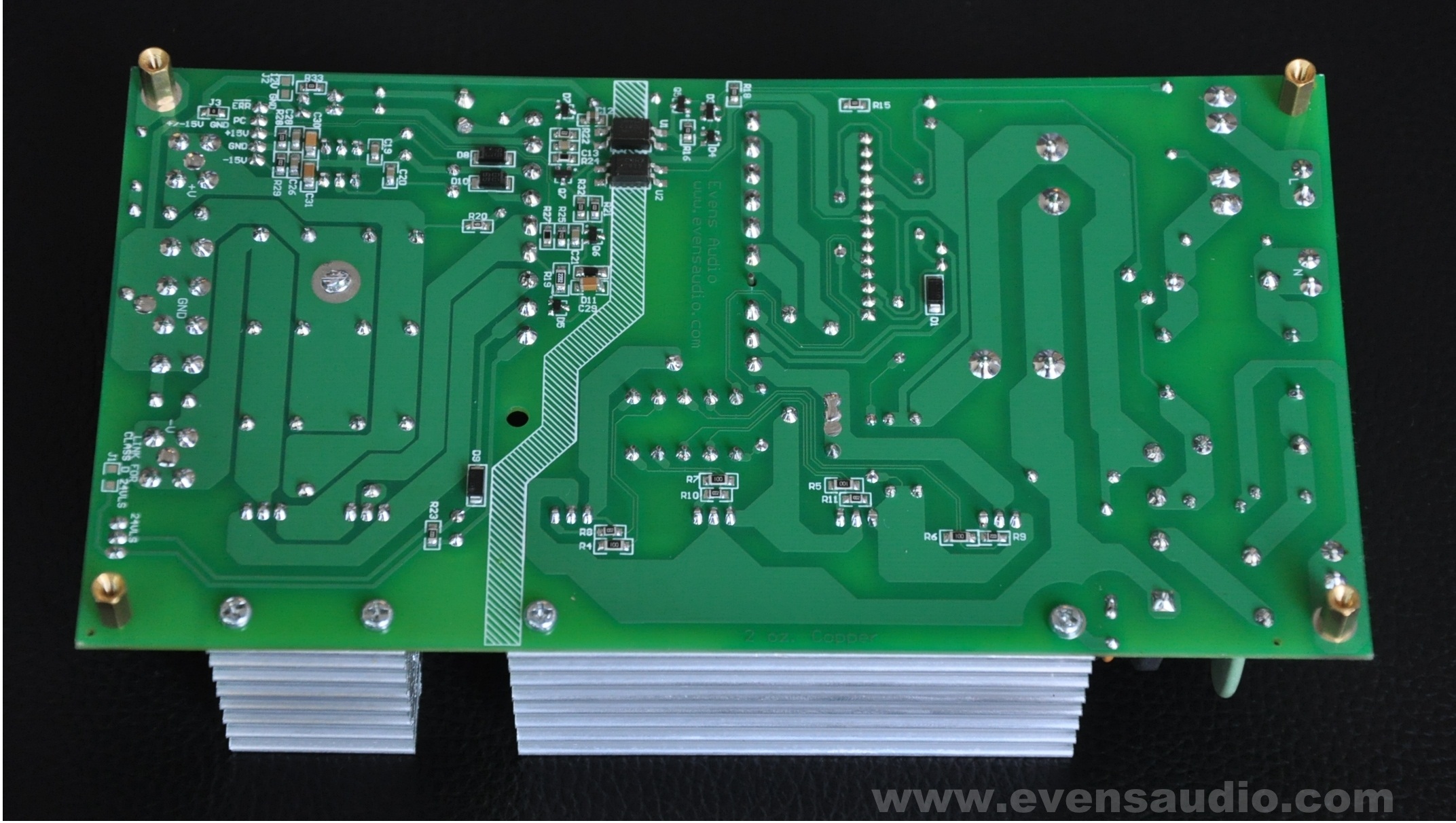

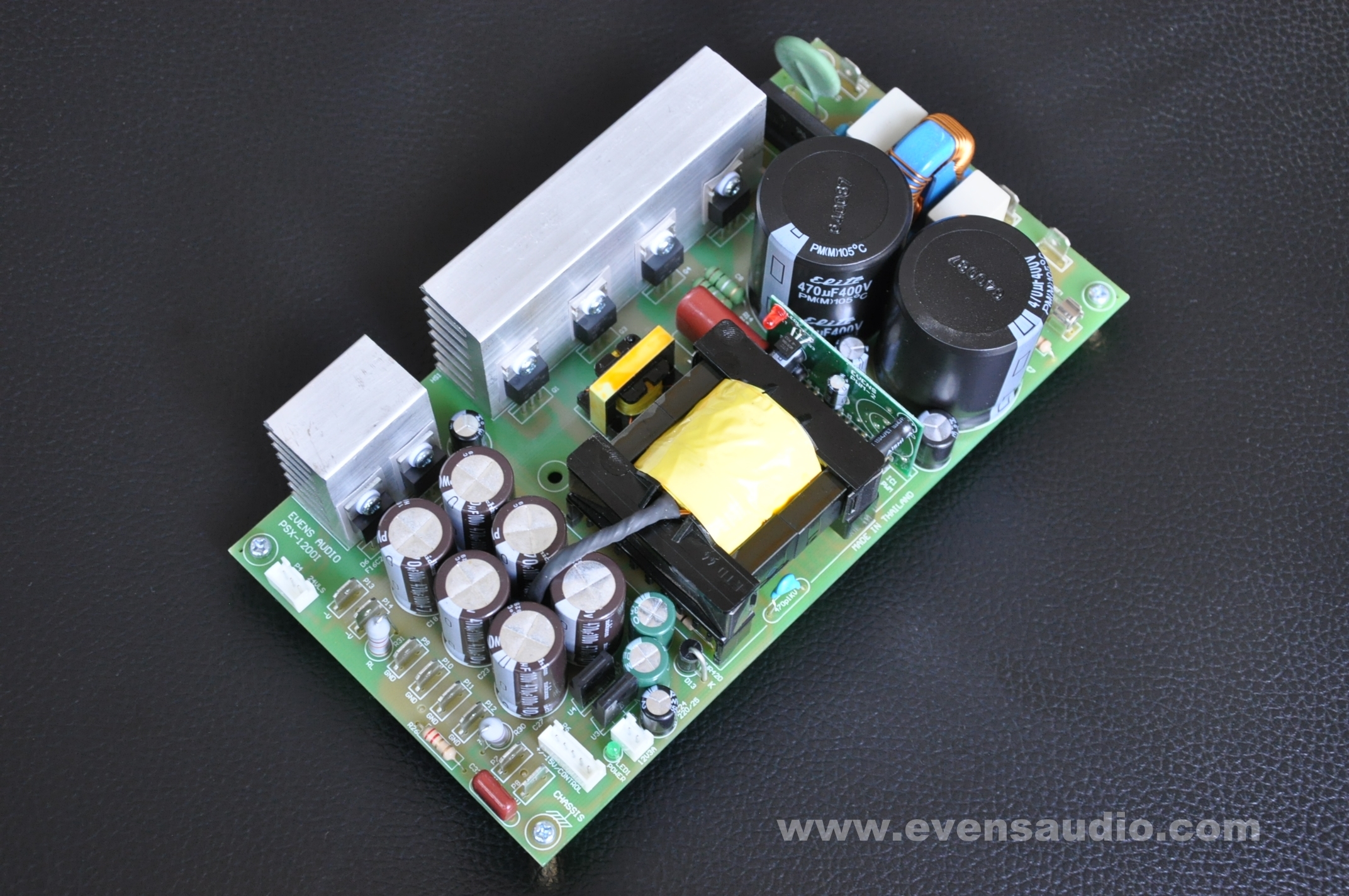

PSX-1200I (2017)  เป็นการปรับปรุงล่าสุดของสวิตชิ่งตระกูล PSX ซึ่งพัฒนามาจาก PSX-1200 เวอร์ชั่นเดิมให้มีศักยภาพและมาตรฐานความปลอดภัยที่สูงขึ้น PSX-1200I สามารถจ่ายกำลังเอาต์พุตได้ถึง  1100 วัตต์  และ 1800 วัตต์พีค เหมาะสำหรับนำไปใช้งานร่วมกับเครื่องขยายคลาส AB กำลังระดับ 300-400 วัตต์ต่อข้างในแบบสเตอริโอ หรือใช้กับวงจรแบบคลาส D กำลังระดับ 400-500 วัตต์ต่อข้างในแบบสเตอริโอ ด้วยขนาดที่เล็กกระทัดรัด

PSX-1200I ออกแบบโดยใช้ Full Bridge Topology สามารถจ่ายกำลังงานได้อย่างเต็มประสิทธิภาพโดยไม่จำเป็นต้องใช้ MOSFETหรือ IGBT ทนกระแสสูงๆเหมือนใน Half Bridge Topology  วงจรควบคุมทำงานโดยไอซีสร้างสัญญาณ PWM คุณภาพสูงเพื่อเสถียรภาพการทำงานและระบบป้องกันอย่างมีประสิทธิภาพ

PSX-1200I  มีระบบป้องกัน Over Current Protection จะหยุดการทำงานเมื่อจ่ายกำลังเอาต์พุตเกินค่าที่ตั้งไว้สูงสุด 1800 วัตต์ และเมื่อระดับการจ่ายกำลังงานลดลงมาเป็นปกติเครื่องกลับมาทำงานอีกครั้ง สามารถลัดวงจรที่เอาต์พุตโดยไม่ทำให้เครื่องเกิดความเสียหายใดๆ


  • คุณสมบัติของ PSX-1200I
    แรงดันอินพุต .....................................................180V-240VAC 50/60Hz
    กำลังเอาต์พุตสูงสุด..............................................1100W
    กำลังเอาต์พุตชั่วขณะ (Dynamic Power) ...............1800W(max)
    แรงดันเอาต์พุตหลัก............................................+/-75V (ตามสั่ง +/-24Vdc ถึง +/-95Vdc)
    แรงดันไฟย่อยชุดที่ 1...........................................12VDC 3A
    แรงดันไฟย่อยชุดที่ 2..........................................+/-15VDC 250mA
    แรงดันไฟย่อยชุดที่ 3..........................................24Vdc  1A (สำหรับ Gate Drive ของ Class D และอื่นๆ)
    ระบบป้องกัน.................................................... Over Current Protection (ช๊อตไม่พัง)
    ขนาด กxยxส ..................................................102.9 x 195.6 x 45 mm
    มีระบบ Shutdown จากภายนอก ใช้สำหรับปิดสวิตชิ่งกรณี DC ออกลำโพง หรืออื่นๆ
    มีระบบ เปิด-ปิด (ON/OFF Control) ทำให้เพาเวอร์แอมป์เปิด-ปิดนิ่มนวลไร้เสียงรบกวน
    มีระบบเปิดเครื่องอย่างนิ่มนวล Soft Start
    ลายทองแดงขนาด 2 Oz ทนกระแสได้สูง
    ออกแบบโครงสร้าง PCB เน้นความปลอดภัยตามมาตรฐาน

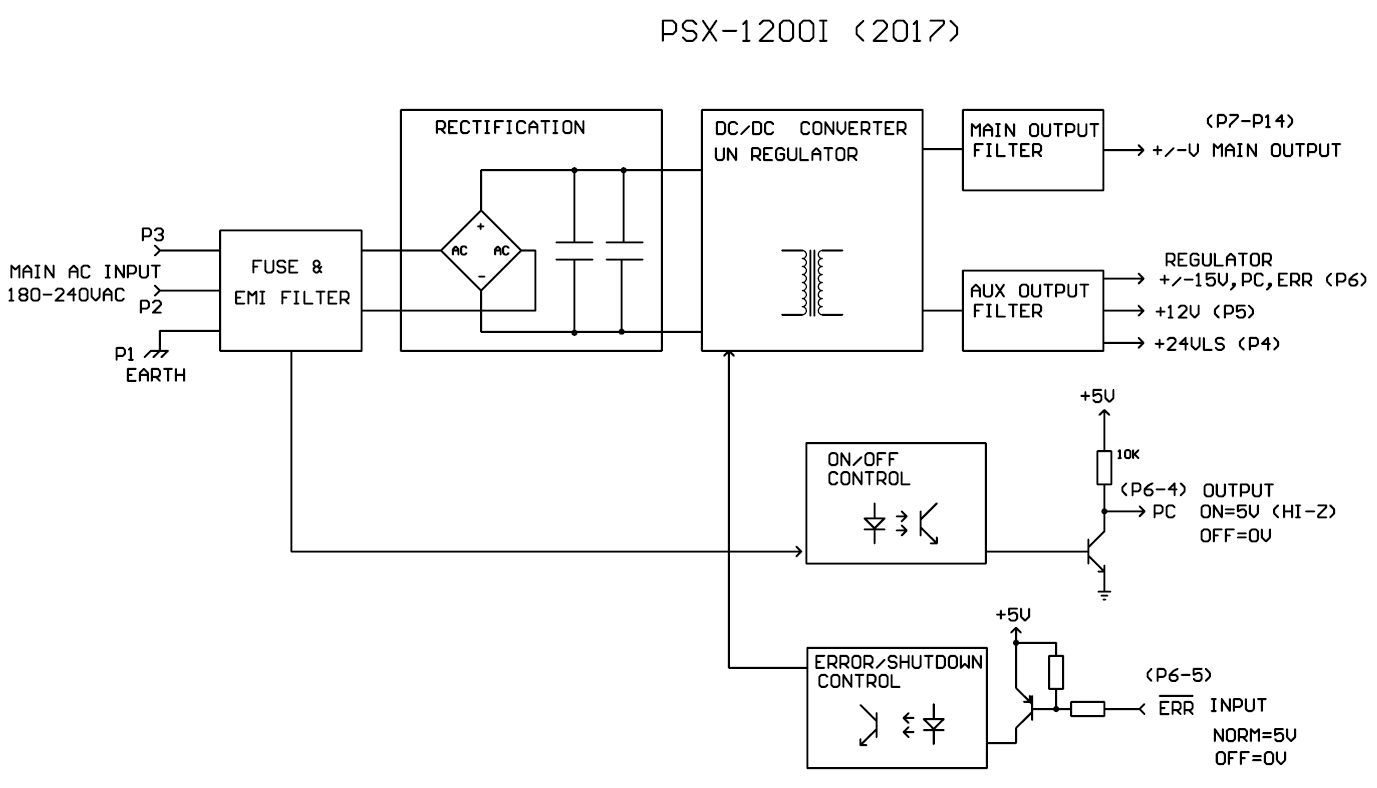

ไดอะแกรมของ PSX-1200I (2017)

PSX-1200I (2017) ในรุ่นนี้จะมีระบบที่สำคัญของเราที่เพิ่มเติมเข้ามา 2 ระบบได้แก่

1.ระบบ ON/OFF Control ระบบนี้จะตรวจจับการหลุดหลวมของปลั๊ก AC หากปลั๊กหลุดหลวม รวมถึงการ เปิด-ปิด เมนสวิตซ์ เมื่อไม่มีกาจ่ายไฟ AC เข้าเครื่อง ขา PC จะเป็นลอจิก "0"  และเมื่อเปิดสวิตซฺ สวิตชิ่งทำงานไฟออกพร้อมทำงานมันจะมีลอจิก "1" เราจะใช้ประโยชน์จากขาควบคุมนี้ไปสั่งให้เพาเวอร์แอมป์ Muting ไม่ให้เกิดเสียง"ตุ๊ป" เวลาเปิด-ปิดเครื่อง

2.ระบบ Shutdown จากภายนอก ขา ERR จะเป็นอินพุต สภาวะปกติจะมีแรงดัน 5Vdc แต่หากเรานำขานี้มาลัดวงจรลง 0V แล้ว จะเป็นการสั่ง OFF ให้สวิตชิ่งเพาเวอร์ซัพพลายจะหยุดทำงานทันที และหน่วงเวลาเพื่อ สตาร์ทอัปใหม่อีกครั้ง
หากการ Start ครั้งที่ 2 ยังพบว่าขา ERR ยังเป็นลอจิก "0" สวิตชิ่งจะไม่ทำการสตารทซ้ำ เพื่อป้องกันความเสียหาย ขา ERR นี้มีประโยชน์ในการตรวจจับ DC ที่ออกลำโพง สามารถประยุต์เป็นวงจรป้องกันลำโพงโดยไม่ต้องใช้รีเลย์ และ อื่นๆอีกมากมาย

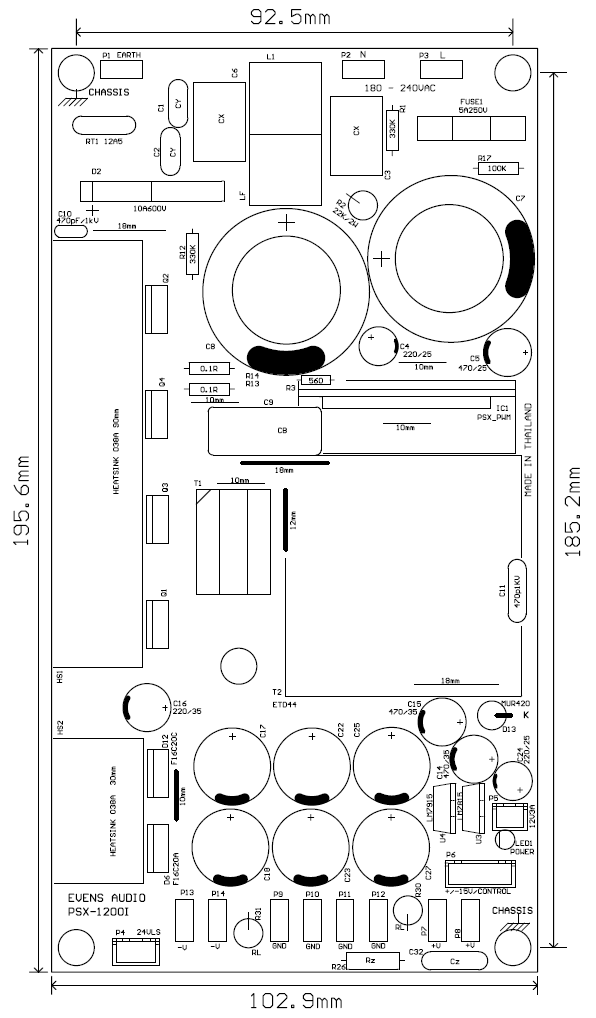

ขนาดบอร์ด PSX-1200I

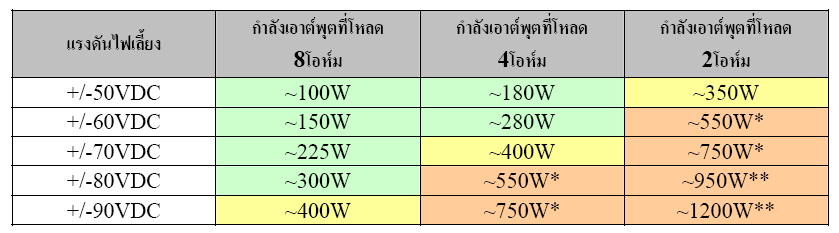

ตารางแนวทางการเลือกค่าแรงดันไฟเลี้ยงสำหรับ PSX-1200I ในระบบ Stereo (2 แชนแนล)





-
