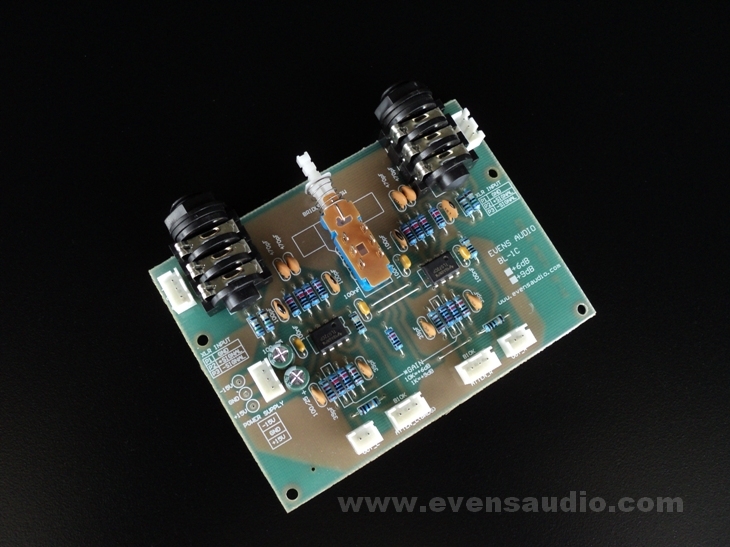

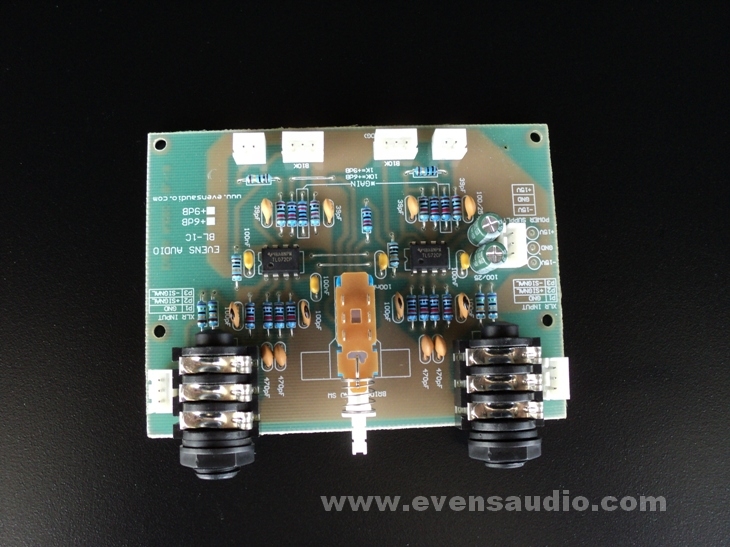

BL-1C Balance Input & Bridge Module
BL-1C เป็นการพัฒนามาจาก BL-1 รุ่นเดิมปรับปรุงคุณสมบัติให้มีความสะดวกในการใช้งานมากขึ้น อินพุตแบบโฟน 1/4 นิ้ว แบบ TRS เป็นบาลานซ์อินพุต ซึ่งทำให้สามารถนำไปติดตั้งในแท่นทั่วๆไปโดยไม่ต้องเดินสายสัญญาณอินพุต เมื่อเล่นในโหมดบริดจ์โมโน วงจรจะเลือกสัญญาณช่องซ้าย (CH1) เป็นแหล่งสัญญาณ และควบคุมความดังจาก Volume ที่ ช่องซ้าย ในโหมดบริดจ์ การปรับความดังช่องขวาจะไม่มีผลต่อการทำงานเพาเวอร์แอมป์ BL-1C ถูกออกแบบให้มีอัตราขยาย 2เท่า (+6dB) และ สามารถปรับอัตราขยายได้สูงถึง +9dB โดยการเปลี่ยนค่าความต้านทานเพียง 2 จุด
![](/file/000345/home/attach/2015-32/2015-08-03_20-10-35_494578.jpg)
- คุณสมบัติของ BL-1C
-วงจรสเตอริโอบาลานซ์อินพุตและบริดจ์โมดูลในชุดเดียวกัน
-อินพุตอิมพีแดนซ์ 20K Balance 10K Unbalance
-ใช้ไฟเลี้ยง +/-12VDC ถึง +/-18VDC
-อัตราขยาย 6dB/9dB สามารถปรับค่าด้วยตัวต้านทานบนบอร์ด 2 จุด
-ขนาด 103 * 76 mm
-ระยะห่างของอินพุตแจ็กโฟน 67mm (ตามมาตรฐานแท่นในท้องตลาดทั่วไป)
- แถม Housing, Crimp Terminal สำหรับเข้าหัวสายไฟ

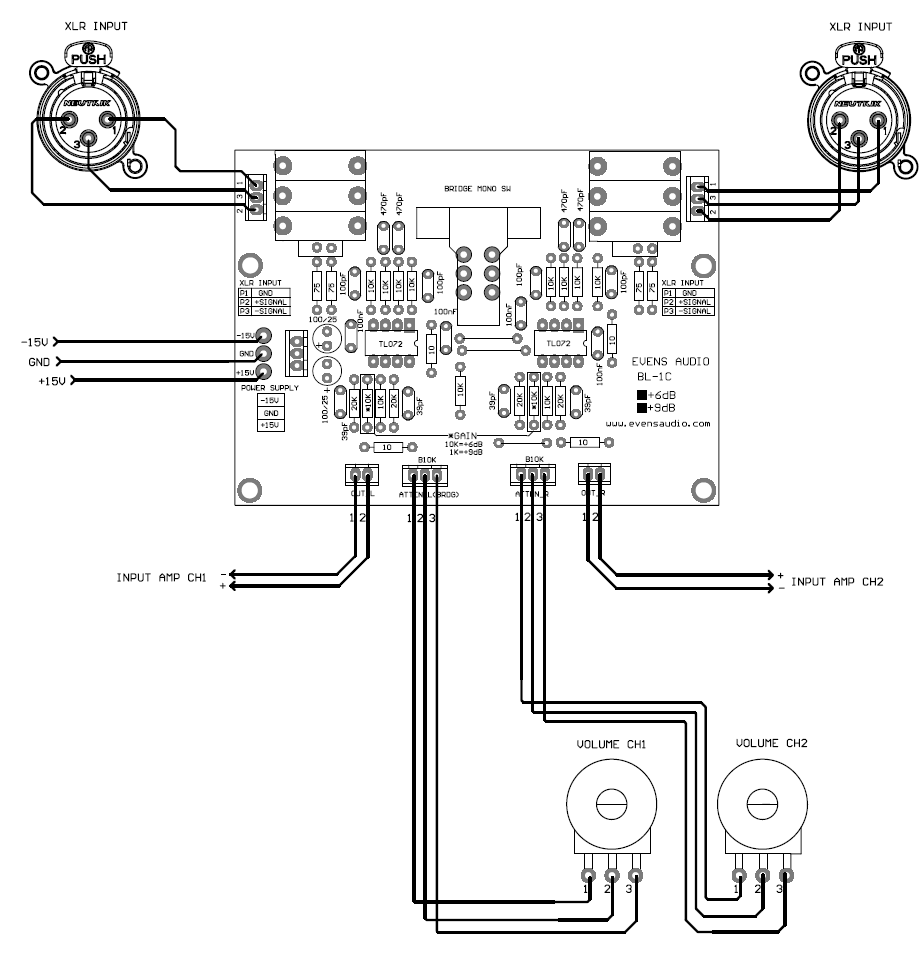

![](/file/000345/home/attach/2016-45/2016-11-11_16-59-29_306133.png)
![](/file/000345/home/attach/2013-39/2013-09-26_14-57-01_1380182221098988.png)
![](/file/000345/home/attach/2013-39/2013-09-26_15-14-18_1380183258281571.png)

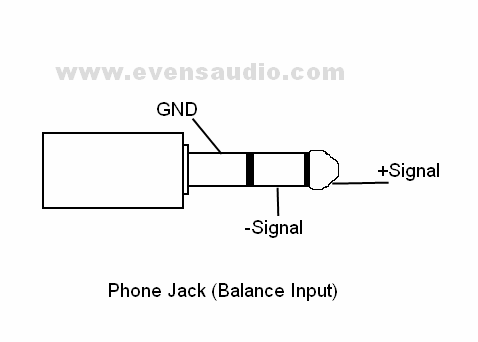

รูปมาตรฐานการต่อสัญญาณแบบบาลานซ์

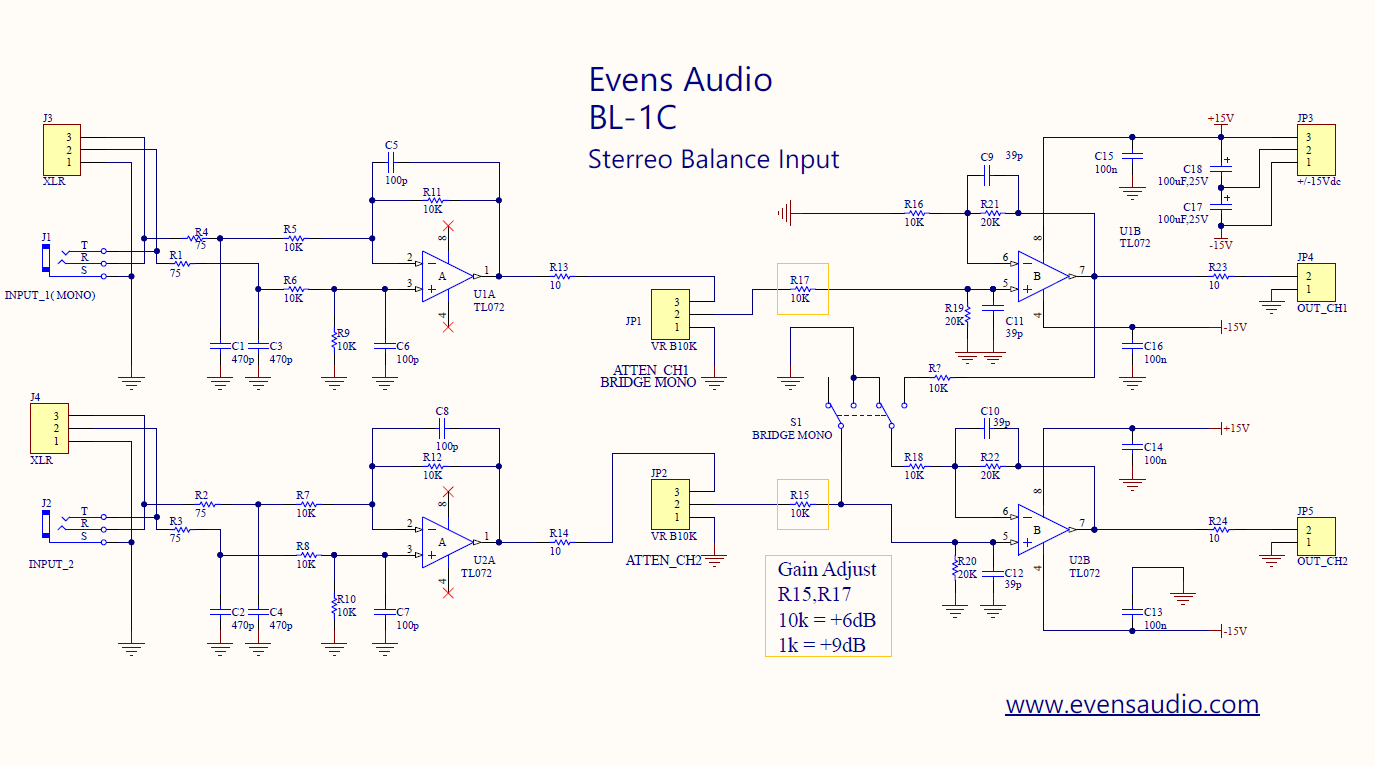

![](/file/000345/home/attach/2022-28/2022-07-17_11-59-51_462932.png)
